Zweihandverriegelung

Aufgabe:

Um die Unfallgefahr zu minimieren, soll eine Presse nur mit einer Zweihandbedienung bedienbar sein. Hierzu muss der Bediener, um die Presse zu bewegen, gleichzeitig zwei Taster betätigen, die so angebracht sind, dass eine Bedienung mit nur einer Hand nicht möglich ist. Beide Taster müssen innerhalb von 100ms betätigt werden.
Wird ein der Taster losgelassen muss die Presse sofort stoppen. Eine dauerhafte Betätigung einer der Taster darf zu keiner Bewegung der Presse führen.

Lösung:

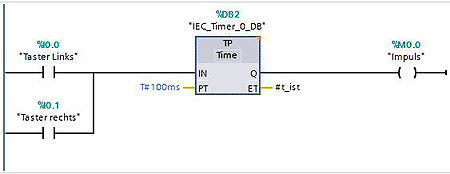

Der kurze Überwachungsimpuls wird generiert, sobald einer der Taster betätigt wird. In der kurzen Zeit muss auch der zweite Taster betätigt werden.

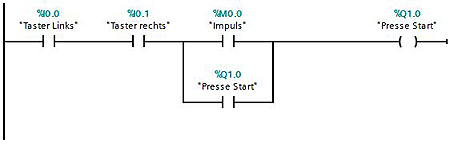

Wurden beide Taster innerhalb der vorgegebener Zeit betätigt, wird der Ausgang "Presse Start" gesetzt. Der Strompfad "Taster Links", "Taster rechts" und "Impuls" hat in dem Moment den Signalzustand "1". Der Ausgang überbrückt anschließend den Kontakt "Impuls" und die Presse kann, sofern beide Taster im betätigten Zustand bleiben, bewegt werden. Wird ein der Taster losgelassen, wird der Ausgang abgeschaltet.

Lösung in SCL:
