Widerstand

Ein Widerstand stellt das einfachste passive Element der elektrischen Schaltung dar und wird für Strombegrenzung verwendet. Bei einem Widerstand handelt es sich um ein lineares Element: Der an ihm auftretende Spannungsabfall ist direkt proportional zu dem durch den Widerstand fließenden Strom. Der ideale Widerstand hat nur eine Größe, die ihn charakterisiert - den Widerstand. In der Praxis spricht man noch von innerer Kapazität und innerer Induktivität eines Widerstandes. Diese Eigenschaften sind in der Hochfrequenztechnik von Bedeutung. Die Widerstände finden sehr breite Verwendung in elektrischen und elektronischen Schaltungen. Die Widerstände werden in unterschiedlichsten Bauformen und Größen hergestellt. Widerstände können über diverse Eigenschaften verfügen, es gibt Fotowiderstände, spannungs- und temperaturabhängige Widerstände, Widerstände mit einstellbaren Widerstandswert und andere.

Ein Fotowiderstand

Ein Fotowiderstand

Fotowiderstände sind lichtempfindliche Elemente, deren Widerstand sich unter dem Einfluss des einfallenden Lichtes ändert. Die Erhöhung der Beleuchtung erhöht den Stromfluss durch den Fotowiderstand, was bedeutet, dass der Widerstandswert mit ansteigender Beleuchtung abnimmt. Fotowiderstände werden z.B. in Dämmerungsschaltern eingesetzt.

Grundschaltungen von Widerständen

Schaltzeichen von Widerständen

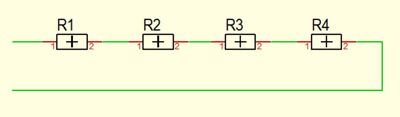

Reihenschaltung von Widerständen In einer Reihenschaltung entspricht der Ersatzwiderstand der Summe der einzelnen Widerstände (Beispiel): R = R1 + R2 + R3 + R4

Parallelschaltung von Widerständen Bei Parallelschaltung von Widerständen ist der resultierende Widerstand kleiner als der kleinste Einzelwiderstand. Die Formel lautet (Beispiel): 1/R = 1/R1 + 1/R2 + 1/R3 + 1/R4

Einstellbare Widerstände

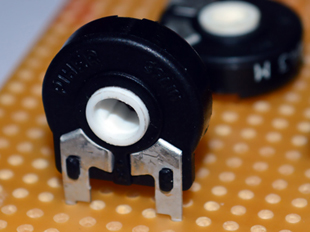

Trimmer 1kOhm

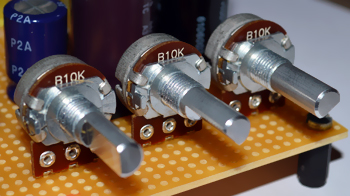

Drei Potentiometer (Poti) 10kOhm

Widerstandswert - Eingaben

Die Widerstandswerte auf den Bauteilen werden in unterschiedlichen Formen angebracht. Oft wird bei numerischer Kennzeichnung die Buchstabe "R" als Dezimalzeichen eingesetzt. Beispiel:
100R = 100 Ω
1R5 = 1,5 Ω
Mit dem Buchstabe "k" wird ein Kilo (x1000), mit "M" Mega (x1 000 000) abgekürzt. Beispiel:
100k = 100 kΩ
1k2 = 1200 Ω
1M8 = 1,8 MΩ
Auf SMD-Widerständen stellt die letzte Ziffer die Zehnerpotenz dar, mit der der davorstehende Wert multipliziert wird. Beispiel:
182 = 18 x 10² = 1,8 kΩ
143 = 14 x 10³ = 14 kΩ
1003 = 100 * 10³ = 100 kΩ

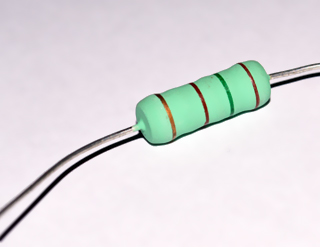

Bei der runden Form der Widerstände wird meist eine Farbcodierung verwendet. Es werden drei, vier, fünf oder sechs Farbringe verwendet.

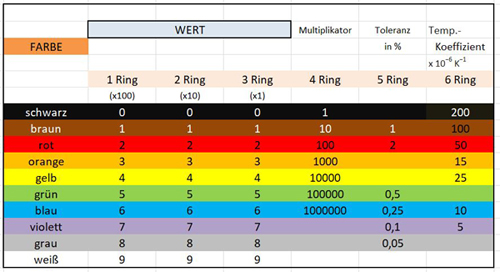

Farbcode Beispiel für Widerstände mit fünf oder sechs Ringen.

Die links abgebildeten Widerstände haben fünf Ringe: rot, schwarz, schwarz, braun, braun. Daraus ergibt sich: R = rot (2x100) + schwarz (0x10) + schwarz (0x1) = 200 braun (Multiplikator, Wert 10): R = 200 x 10 = 2000. Der Widerstandswert beträgt somit 2000 Ω = 2k. Der fünfte Ring (braun) bezieht sich auf die Toleranz, die in diesem Fall 1% beträgt.

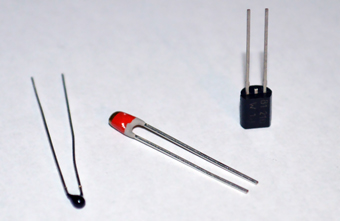

Temperaturabhängige Widerstände

Temperaturabhängige Widerstände

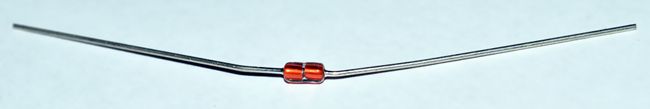

Temperaturabhängige Widerstände (Thermistoren) sind Widerstände, deren Widerstand wesentlich von der Temperatur abhängt. Sie bestehen aus Oxiden: Mangan, Nickel, Kobalt, Kupfer, Aluminium, Vanadium und Lithium. Die Eigenschaften des Thermistors hängen von der Art und dem Anteil der verwendeten Oxide ab. Man unterscheidet grundsätzlich zwei Arten von diesen Widerständen:
NTC – (Heißleiter) mit negativem Temperaturkoeffizienten - Temperaturanstieg bewirkt eine Abnahme des Widerstandes.
PTC - (Kaltleiter) mit positivem Temperaturkoeffizienten, Temperaturanstieg bewirkt eine Erhöhung des Widerstandes.

Bremswiderstand

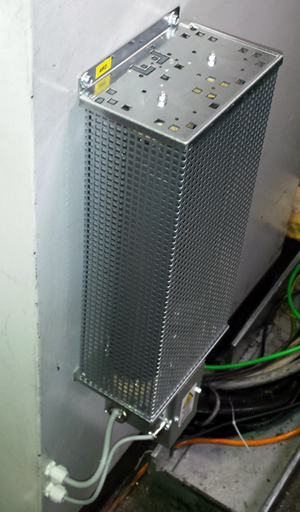

Leistungs-Bremswiderstand BW147T Dauerbelastbarkeit bis 1,2 kW

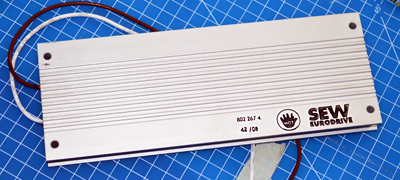

Bremswiderstand 500W Wegen ihrer Form werden diese Bremswiderstände oft mit "Schokolade" bezeichnet. SEW Eurodrive
