Kurz notiert: 1N4007

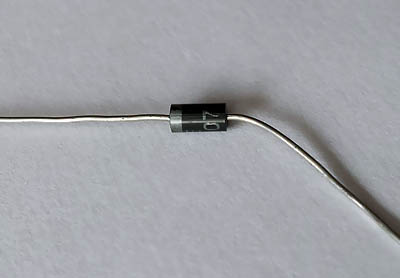

1N4007 ist eine universelle Silizium-Gleichrichterdiode. Sir weist eine hohe Strombelastbarkeit und Zuverlässigkeit auf. Verwendung: 50/60 Hz Netzgleichrichtung, Stromversorgungen, Verpolungsschutz u.a.

Schaltzeichen

1N4007

Technische Daten:

Brückengleichrichter

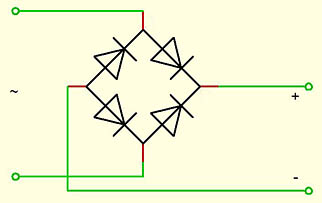

Brückengleichrichter mit vier Dioden.
Die Diode 1N4007 wird oft für Gleichrichter-Schaltungen verwendet. Hier ein Beispiel für einen Standardgleichrichter für Einphasenwechselstrom. Die Schaltung wird auch als Graetzschaltung oder Graetzbrücke bezeichnet. Sie besteht aus vier Dioden. Dabei werden zwei Diodenpaaren jeweils parallel geschaltet.

Entstörungsmodule

Ein nahezu Parade-Beispiel für die Anwendung der Diode 1N007 sind Entstörungsglieder. Die Entstörungsmodule werden bei Schützen und Relais verwendet, um die unerwünschte Induktionsspannungen, die bei Abschaltung der Spulen entstehen, abzufangen. Es sind zahlreiche solche Entstörungsmodule von diversen Herstellern erhältlich. Bei der Schutzfunktion verlässt man sich dabei auf die zuverlässige 1N4007. Hier ein Beispiel mit einem Relais-Sockel der Firma Siemens. Der Sockel ist mit einem Entstörungsmodul, das die Diode 1N4007 enthält, ausgestattet.

Relaissockel (Siemens LZS:RT78725) mit einem Entstörungsmodul

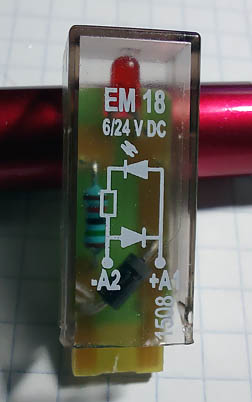

Entstörungsmodul EM18

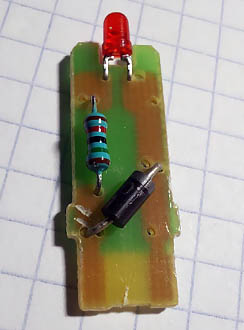

Entstörungsmodul (Innenleben) mit 1N4007
