Kurz notiert: LCD 20x4 (HD44780)

LCD Display (Liquid Crystal Display) 20x4, basiert auf dem HD44780 Chip. 4 Zeilen, 20 Zeichen. Eingangsspannung 5VDC. Mit Hintergrundbeleuchtung. Kann direkt angesprochen werden. Mit einem Displaytreiber (z.B. FC-113) kann das Display über I2C-Bus gesteuert werden. Stromaufnahme 40 mA.

lcd_display_frontseite 20x4

LCD 20x4 (Frontseite)

Pinbelegung

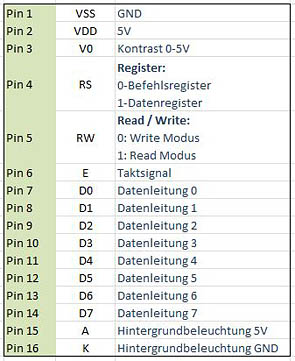

LCD 4x20 - Pinbelegung

LCD mit I2C-Treiber

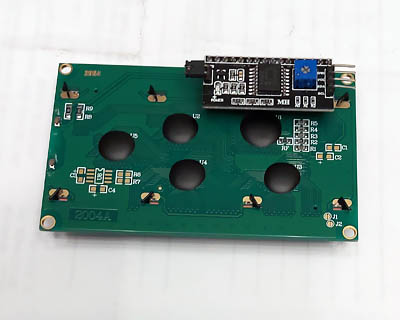

LCD mit angelötetem I2C-Treiber FC-113
