Kurz notiert: CD74HC4511E

CD74HC4511E ist ein 7-Segmentanzeige-Decoder. Der Baustein hat vier (BCD-)Eingänge, sieben Ausgänge und drei Steuereingänge (Lampentest, Ein/Aus und Speichereingang).

Blockbild



Pin - Belegung

1. D1
2. D2
3. L̅T̅ (Mit L̅T̅ = 0 startet man LED-Test)
4. B̅L̅ (Mit B̅L̅ = 0 wird die Anzeige ausgeschaltet)
5. L̅E̅ (Mit L̅E̅ = 0 werden die Eingangssignale weitergegeben, mit 1 gespeichert)
6. D3
7. D0
8. GND
9. e
10. d
11. c
12. b
13. a
14. g
15. f
16. Vcc

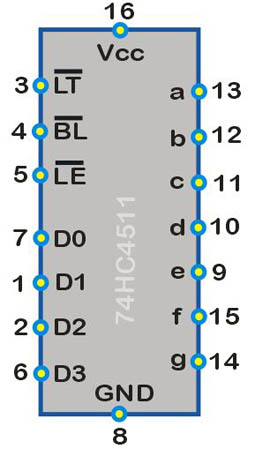

74HC4511_pins

74HC4511-Pins

Technische Daten:

  • Versorgungsspannung Vcc : 2 V bis 6 V
  • Ausgänge : 10 mA (bei 6 V)

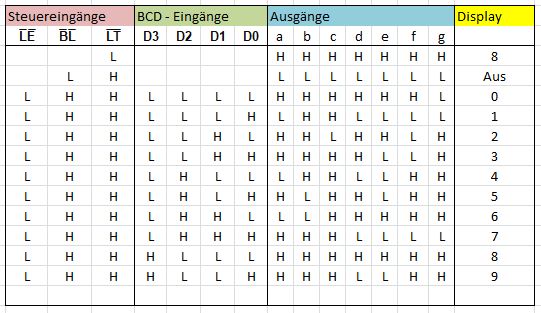

Wahrheitstabelle

Wahrheitstabelle

Wahrheitstabelle

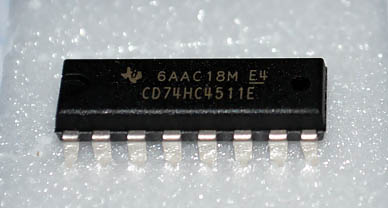

CD74HC4511E

CD74HC4511E

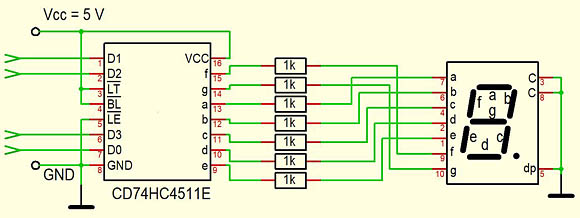

Anschluss-Beispiel 74HC4511E

Anschluss-Beispiel für den Baustein 74HC4511E und eine 7-Segmentanzeige

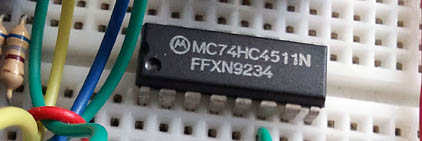

MC74HC4511N

MC74HC4511N
