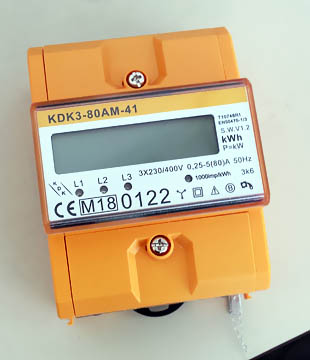

Stromzaehler KDK3


Google-Suche auf MEINE-SCHALTUNG.de :





Dauerkalender


Kurz notiert: NE555

Universeller IC-Baustein, der bei vielen Anwendungen eingesetzt werden kann (Timer, Schalter, Signalgenerator, monostabile- und astabile Kippstufe, usw.). Einfache Beschaltung, günstig, sehr hoher Ausgangsstrom (200 mA). Viele Hersteller und Nachbauten.

NE555 Pinbelegung

NE555 Pinbelegung

1. GND: Masse des Bausteins
2. Trigger: Setzen des internen Flipflops
3. Ausgang: bis zu 200mA Ausgangsstrom
4. Reset: Rücksetzung des Bausteins bei LOW-Pegel
5. Control Voltage: Steuereingang, Zeitzyklus kann verändert werden
6. Threshold: Rücksetzen des Flipflops
7. Discharge: Open-Collector-Ausgang, kann zur Kondensator-Entladung verwendet werden
8. Vcc: Versorgungsspannung bis 16V

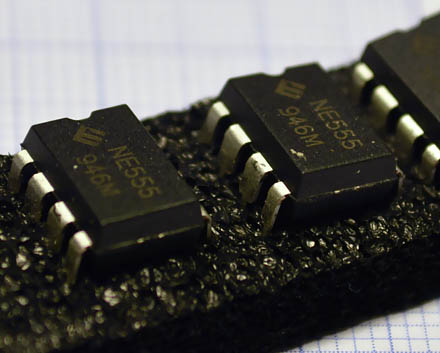

NE555

NE555

Technische Daten:

  • Versorgungsspannung min. : 4.5 V
  • Versorgungsspannung max. : 16 V
  • Versorgungsstrom : 10 mA
  • Betriebstemperatur : 0 °C bis +70 °C
  • maximaler Ausgangsstrom : 200 mA.
  • Frequenz : bis 500 kHz.
