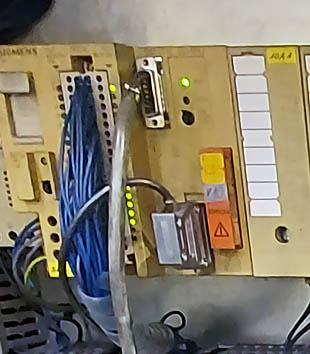

Simatic S5 von Siemens


Google-Suche auf MEINE-SCHALTUNG.de :





Online Rechner

Chronik

Dauerkalender


Kurz notiert: ACT-MOTOR 16HS2404
(und Treiber DM420)

Zweiphasenmotor, 16HS Serie, Treiber DM420, 4 Anschluss-Leitungen, Hybrid-Schrittmotor

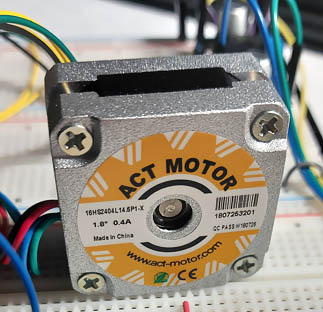

Frontansicht

Frontansicht

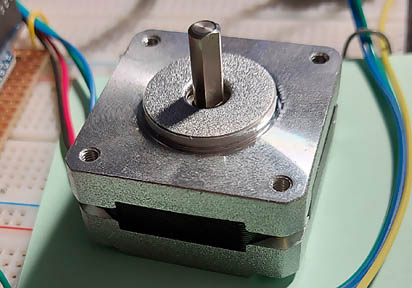

Welle-Ansicht

Welle-Ansicht

Technische Daten:

  • Hersteller-Nummer : 16HS2404L14.5P1-X
  • Phasen : 2
  • Schrittwinkel : 1,8° +/-5%
  • Nennstrom : 0,42 A
  • Widerstand : 21 Ohm/Phase +/- 10%
  • Induktivität : mH/Phase
  • Haltemoment : 9.0 Ncm
  • Abmessungen (Länge / Breite / Höhe) : 39 / 39 / 20 mm


Treiber DM420

Zweiphasen-Hybrid-Schrittmotortreiber. Ausgelet für Motoren mit Phasenstrom von weniger als 2,0 A. Einstellungen erfolgen mit DIP-Schaltern.

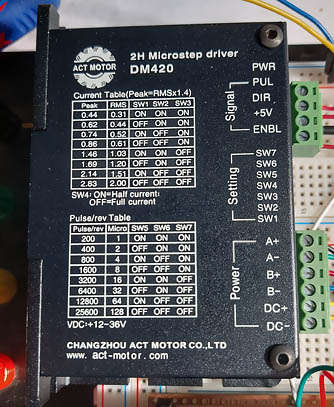

Motortreiber DM420

Motortreiber DM420

Technische Daten:

  • Eingangsspannung : 12-36 VDC
  • Eingangsstrom : < 2 A
  • Ausgangsstrom : 0,44 ~ 2,83 A
  • Verbrauch : 40 W
  • Betriebstemperatur : -10 ~ 45°C

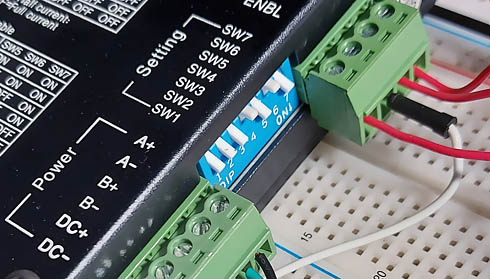

Motortreiber DM420 mit DIP-Schaltern

Motortreiber DM420 mit DIP-Schaltern
