Kurz notiert:
DS1302

Zeitmessungschip mit einer Echtzeituhr und einem Kalender. Schaltjahre werden bis 2100 berücksichtigt. Kommunikation seriell. Mit einer Batterie kann die aktuelle Zeit und Datum bei Unterbrechung der Spannungsversorgung festgehalten werden. 12 Stunden oder 24 Stunden Modus wählbar. Zahlreiche fertige Module auf dem Markt verfügbar.

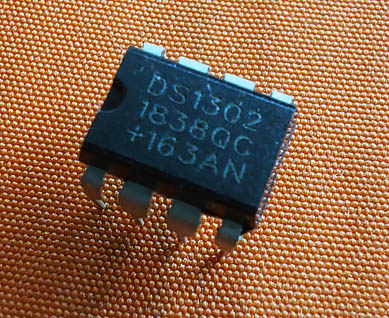

DS1302 von Dallas

DS1302 von Dallas

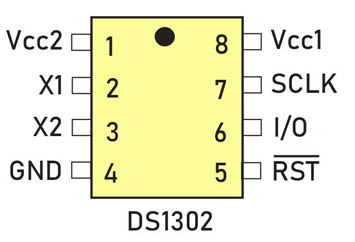

Schaltsymbol/Pinbelegung

Pinbelegung

Pinbelegung:

1 - Vcc2 - Externe Versorgungsspannung
2 - X1 - externer Uhrenquarz
3 - X2 - externer Uhrenquarz
4 - GND - 0 VDC
5 - RST - Serielle Kommunikation
6 - I/O - Serielle Kommunikation
7 - SCLK - Serielle Kommunikation
8 - Vcc1 - Batterie

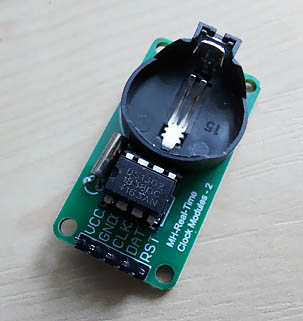

Modul mit DS1302

Fertiges Modul mit DS1302

Technische Daten:

  • Stromversorgung Vcc1 : Batterie 3V CR2032 (Beispiel)
  • Stromversorgung Vcc2 : 2,5-5 VDC
  • Schnittstelle : Seriell
  • Leistung : ca 1 µW
  • Funktionen : Jahr, Monat, Tag, Stunde, Minute, Sekunde, Tag der Woche, Tag des Monats, Schaltjahrberechnung bis 2100, 12 / 24 - Stundenbetrieb
