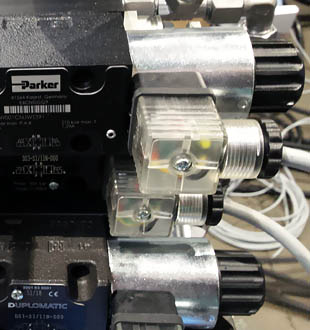

Hydraulische Ventile von Parker


Google-Suche auf MEINE-SCHALTUNG.de :





Dauerkalender


Kurz notiert:
DS3231

DS3231 ist ein häufig eingesetzter und äußerst präziser RTC-Baustein. Ein eingebauter Temperatursensor sorgt für Temperaturkompensation. Die Genauigkeit des Bausteins beträgt ca. 1 Minute pro Jahr. Der DS3231 ermöglicht direkte Temperaturmessung vom eingebauten Thermometer, die Konfiguration von zwei Alarmen und stellt einen 32kHz Ausgang zur Verfügung. Die Datenübertragung erfolgt über die I2C Schnittstelle.
Die Pin-Belegung von DS3231:

DS3231 Pin Belegung

DS3231_Pin_Belegung

ZS-042

Das kleine ZS-042 Modul beinhaltet den Chip DS3231, die nötige Umgebungselektronik als auch eine Fassung für die Versorgungsbatterie (CR2032, 3V) und kann mit minimalem Aufwand eingesetzt werden.

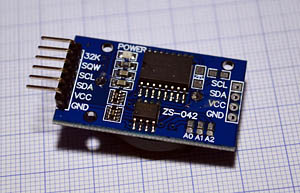

DS3231 auf Platine

DS3231 auf Platine ZS-042

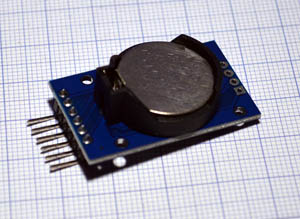

DS3231 / Batterie

ZS-042 mit Versorgunsbatterie CR2032

Technische Daten (ZS-042):

  • Stromversorgung : Batterie 3V CR2032
  • Stromversorgung Vcc : 3-5 VDC
  • Schnittstelle : I2C
  • Temperaturgenauigkeit : +/- 3°C
  • Funktionen : Jahr, Monat, Tag, Stunde, Minute, Sekunde / Schaltjahrberechnung bis 2100 / 2 Tagesalarme

Arduino

Sofern nicht anders vermerkt wird bei Arduino-Sketchen mit
#include <DS3231.h>
die Bibliothek von Jarzebski eingebunden. Infos unter:
https://github.com/jarzebski/Arduino-DS3231
