Spannungsregler LM2596

LM2596 ist ein Schaltregler, der die Eingangsspannung permanent ein- und ausschaltet und die Ausgangsspannung mit Hilfe eines Komparators überwacht. Andere Bezeichnungen sind DC/DC-Wandler oder Switching mode regulator. Der große Vorteil gegenüber Längsreglern ist die deutlich geringere Wärmeentwicklung. Der Nachteil ist die etwas umfangreichere externe Beschaltung. Die Regler sind in Version mit festen (3,3 V, 5 V und 12 V) und einstellbarer Ausgangsspannung erhältlich.

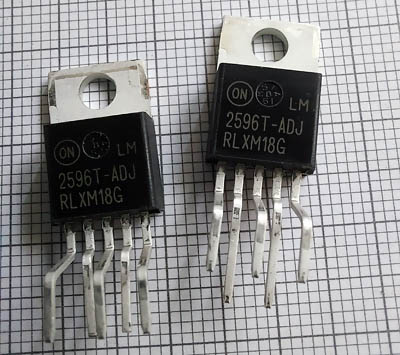

LM2596

LM2596T

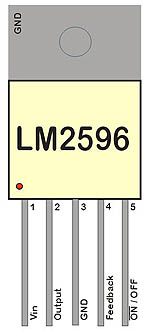

Pinbelegung

Pinbelegung

Pinbelegung

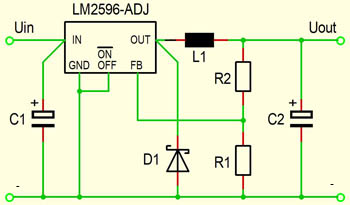

Grundschaltung

schema_lm2596_einstellbar

Grundschaltung LM2596 einstellbar

Berechnungsformel

Berechnungsformel

Berechnungsformel

Technische Daten LM2596T:

  • Gehäuse : TO-220/5
  • Ausgangsspannung : 1,2 - 37 V
  • Spannungseingang : 4,5 - 40 V
  • Schaltfrequenz : 150 kHz
  • Ausgangsstrom : 3 A
  • Betriebstemperatur : -40 - +125 °C
