Spannungsregler LM317

LM317 gehört zu den ältesten und bekanntesten integrierten Schaltungen der Welt. Er stammt aus den 70ern und wird heute noch breit angewendet. Spannungsregler für positive Spannungen. Längsregler. Kurzschlußsicher, temperaturüberwacht.

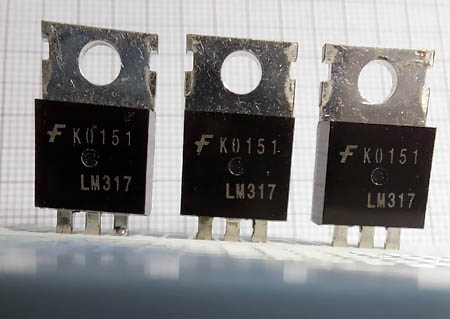

LM317

LM317

LM317

Pinbelegung

Pinbelegung

Pinbelegung

Grundschaltung

Grundschaltung

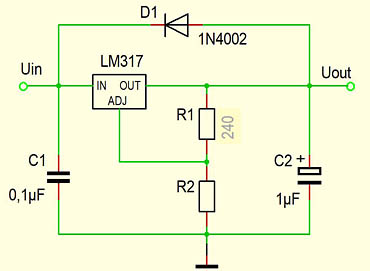

Grundschaltung (Diode D1 optional)

Berechnungsformel

Berechnungsformel

Berechnungsformel (Der Widerstand R1 soll 240 Ohm betragen)

Technische Daten LM317:

  • Gehäuse : TO-220
  • Ausgangsspannung : 1,25 - 37 V
  • Spannungseingang max. : 40 V
  • Iadj : < 100 mA
  • Stromausgang : > 1,5 A
  • Betriebstemperatur : 0 - +125 °C
