Kurz notiert: DHT11

Digitaler Temperatur- und Feuchtigkeitssensor. Besonders geeignet für Experimente mit Arduino und Raspberry Pi. Kostengünstig. Positiver Temperaturbereich. Serielle Datenübertragung über eine Leitung. Ähnlich wie DHT22. Relativ langsam, Aktualisierung >1s.

DHT11 - Pinbelegung

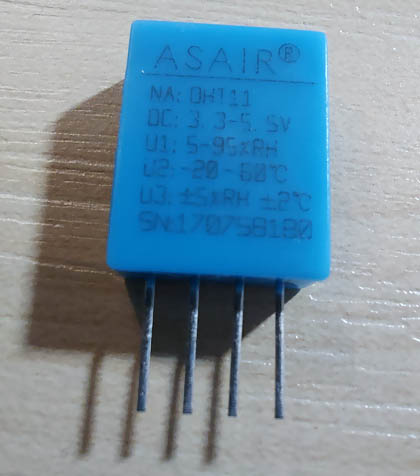

DHT11 Rückseiteansicht

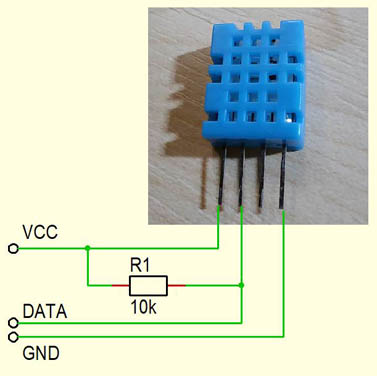

DHT11 Grundschaltung

Technische Daten:

Spannungsversorgung VCC : 3,3 - 5,5 V VDC
Feuchtigkeit Messbereich: : 20 % ... 90 % RH
Feuchtigkeitsmessung Genauigkeit: : +/- 5%
Temperatur-Messbereich : 0 - 50°C
Temperaturmessung Genauigkeit : +/- 2°C
Abmessungen : 15,5 mm x 12 mm x 5,5 mm
Abtastrate : 1Hz

DHT11 als Modul mit 10k-Widerstand
