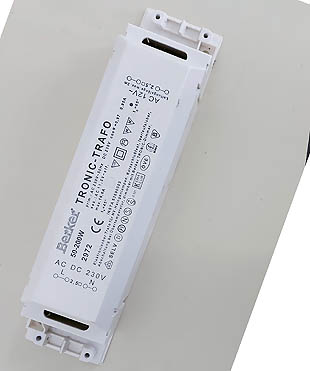

Tronic Trafo 12V


Google-Suche auf MEINE-SCHALTUNG.de :





Dauerkalender


Stromregler mit LM317

Stromregler mit lm317-Schema

   E-Rechner
Eingaben (1):Ergebnisse:
Widerstand R1 [Ω]

Ausgangsstrom Iout [A]
Verlustleistung R1 [W]



Die Eingaben erfolgen in den mit "?" markierten Feldern.
Es muss ein Wert eingegeben werden.



Ein mit LM317 aufgebauter Stromregler stellt eine äußerst einfache und günstige Alternative einer Konstant Stromquelle dar. Für den Aufbau wird gerade ein Widerstand benötigt. Die Grundformel für den LM317 – Stromregler lautet:

Formel Stromregler lm317



Beispiel:

An einer LM317 – Konstant Stromquelle soll eine Leuchtdiode ohne Vorwiderstand mit 10 mA betrieben werden. Die Eingangsspannung Vin variiert zwischen 5 und 15 VDC. Welchen Widerstandswert hat der Widerstand R1?

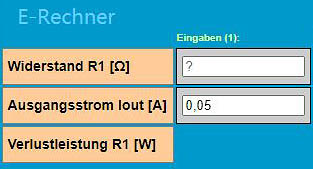

Eingaben

Eingaben

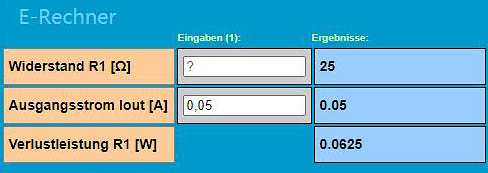

Ausgaben

Ergebnisse

Der Widerstandswert von R1 beträgt 25 Ohm.
