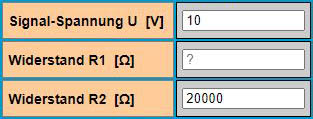

Die Eingaben erfolgen in den mit "?" markierten Feldern. Es müssen 2 Werte eingegeben werden.

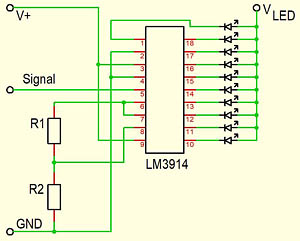

Die integrierte Schaltung LM3914 kann dazu verwendet werden, ein Signal mithilfe zehn LEDs zu visualisieren.
Um das untersuchte Signal an die interne Referenzspannung von 1,25 V anzupassen, werden zwei Widerstände R1 und R2 verwendet. Die
Widerstände werden an den Anschluss „REF OUT“ des Controllers angeschlossen. Gleichzeitig wird der Widerstand R1 dazu verwendet,
den LED-Strom zu bestimmen.
Die Anpassungsformel lautet:
U (Signal) = 1,25 * (1 + R2 / R1)
LED Strom wird wie folgt bestimmt:
I (LED) = 12,5 / R1

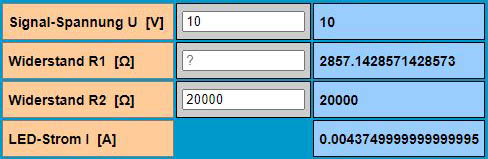

Beispiel:
Mit dem IC-Baustein LM3914 soll ein 10V-Signal mit allen 10 Leuchtdioden visualisiert werden. Der Wert des
Einstellwiderstandes R2 beträgt 20 kOhm. Welchen Wert hat der Widerstand R1?
