LM317

Grundschaltung

   E-Rechner
Eingaben (2):Ergebnisse:
Ausgangsspannung Uout  [V]

Widerstand R1  [Ω]
Widerstand R2  [Ω]



Die Eingaben erfolgen in den mit "?" markierten Feldern. Es müssen 2 Werte eingegeben werden.


Bei dem Spannungsregler LM317 kann die Ausgangsspannung durch zwei externe Widerstände R1 und R2 beliebig eingestellt werden. Der Widerstand R1 soll (Datenblatt) einen Wert von 240 Ω aufweisen.
Die hier verwendete Grundformel lautet:

lm317_grundformel

Beispiel:

Der Widerstand R1 beträgt 240 Ω. Welche Spannung Uout stellt sich am Ausgang des Reglers ein, wenn der Widerstand R2 einen Wert von 1,2 kΩ beträgt?

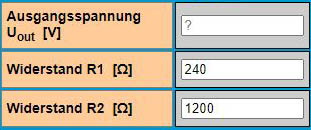

Eingabe:

Eingaben

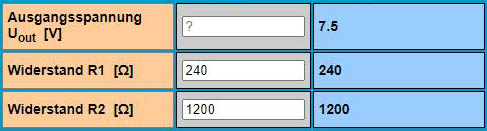

Ergebnisse:

Ergebnisse

Am Ausgang des Reglers stellt sich eine Spannung im Wert von 7,5 V ein.
