Widerstand und Temperatur
-Temperaturkoeffizient-


Temperaturkoeffizient (Temperaturbeiwert) gibt die Widerstandsänderung ΔR für einen Widerstand von 1 Ω bei Erwärmung um 1K an. Der Wert wird in der Regel für die Bezugstemperatur von 20°C angegeben. Mit dem Temperaturkoeffizient kann man den Widerstand bei beliebiger Temperatur berechnen. Sofern die Abhängigkeiten annähernd linear verlaufen, kann folgende Formel eingesetzt werden:

Rechenformel

PTC weisen einen positiven, NTC einen negativen Temperaturkoeffizient auf.


   E-Rechner
Eingaben (4):Ergebnisse:
Temperatur T0  [°C]

R(T0)  [Ω]
Widerstand bei Temperatur T0
Temperatur T  [°C]
Temperaturkoeffizient
α in [1/K]
R(T)  [Ω]
Widerstand bei Temperatur T



Die Eingaben erfolgen in den mit "?" markierten Feldern. Es müssen 4 Werte eingegeben werden.



Beispiel

Ein Widerstand hat bei der Temperatur von 20°C einen Widerstandswert von 1000 Ohm. Sein Temperaturkoeffizient beträgt 4,21 * 10-3 1/K. Welchen Widerstandswert erreicht er bei der Temperatur 45 °C?

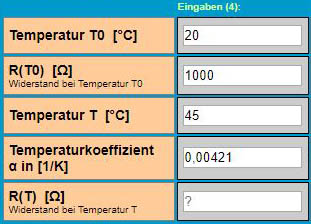

Eingaben:

Eingaben

Eingaben

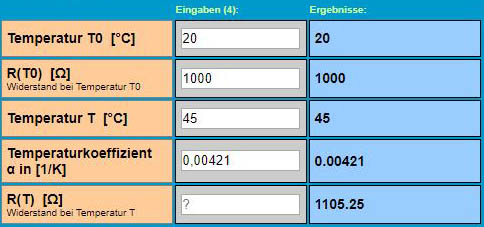

Ergebnise:

Ergebnisse

Ergebnisse

Bei der Temperatur 45°C beträgt der Widerstandswert 1105,25 Ohm.
