Entprellung eines Wechslers mit RC-Glied

Ein Wechsler-Kontakt eines 24VDC Relais soll entstört werden. Beim Schließen des Kontaktes wird durch Prellung ein Signal, das von dem Relais weitergeleitet wird, verfälscht und verursacht Fehlfunktionen.

Die Prellung des Kontaktes ist bei einer Oszilloskop-Aufnahme mit 10 ms Auflösung kaum sichtbar:

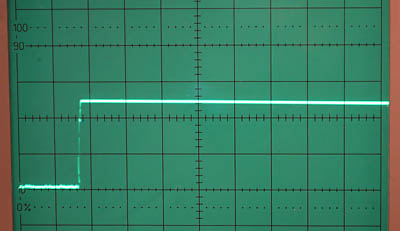

Prellung des Kontaktes (Oszilloskop 10ms)

Einen Beleg für die Prellung liefert erst eine Oszilloskop-Aufnahme mit 1 ms Auflösung:

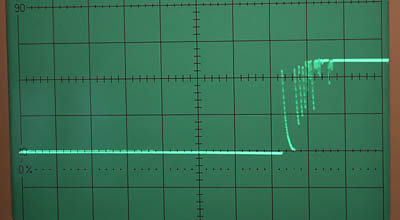

Prellung des Kontaktes (Oszilloskop 1ms)

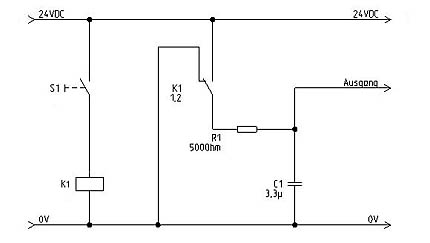

Die Entprellung wird hier mit einem Kondensator und Widerstand realisiert. Eine entsprechende Schaltung liefert das folgende Bild.

Sobald der Taster S1 betätigt wird, zieht das Relais K1 an und sein Kontakt schließt. Die Phase des Prellens beginnt. Zunächst, beim ersten Schließvorgang, wird der Kondensator C1 über den Widerstand R1 aufgeladen. Öffnet der Kontakt wegen Prellung kurz, so wird das Signal vom Kondensator gehalten. Dieses Verhalten wiederholt sich abwechselnd, bis das Prellen aufhört. Das Störverhalten wegen Prellung wurde damit abgefangen. Sobald Taster S1 losgelassen wird, wird der Kondensator über den Öffner-Kontakt des Wechslers entladen.

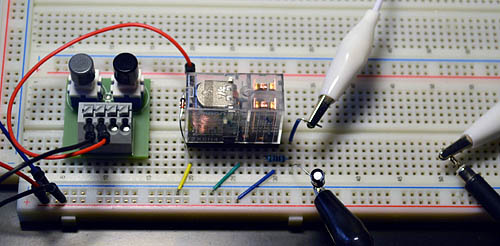

Eine Prüf-Schaltung, da kaum Elemente notwendig sind, ist schnell aufgebaut:

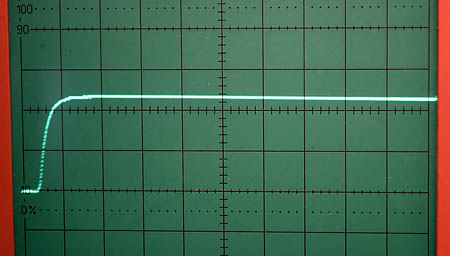

Das Ausgang-Signal sieht jetzt wie folgt aus:

Durch entsprechende Dimensionierung des Kondensators und Widerstandes kann die Charakteristik des Ausgangssignals verändert werden.
