Entprellung eines Schließers mit RC-Glied

Um einen Schließer (Taster, Schalter, Relais) zu entprellen kann ähnlich wie bei einem Wechsler ein RC-Glied (Tiefpass) eingesetzt werden. Mit der Verschaltung muss man dafür sorgen, dass der eingesetzte Kondensator entsprechend der Schalterstellung auf- oder entladen wird. Dadurch werden die Signal-Sprünge unterbunden.

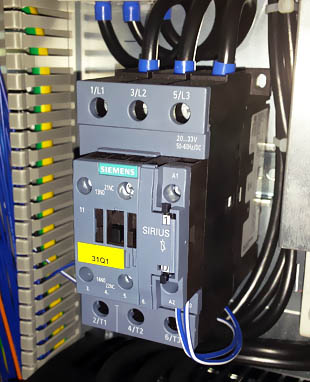

Bei Relais oder Schützen tritt das Prellen der Kontakte deutlich auf. Aber auch bei einfachen Mini-Tastern kann das Phänomen beobachtet werden.

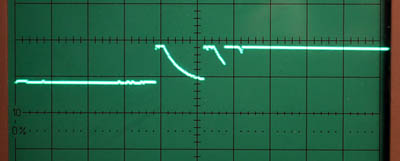

Prellen beim Schließen eines Schalter- Kontaktes

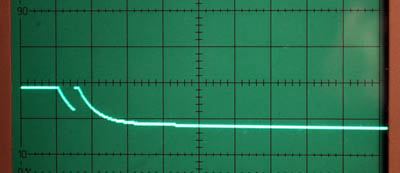

Prellen beim Öffnen des Kontaktes

Die Grundschaltung für Entprellung eines Schließers:

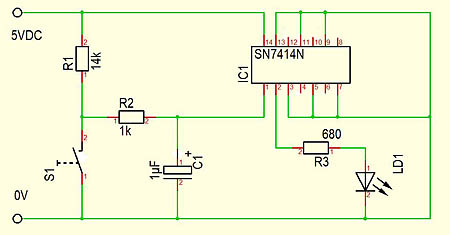

In dem folgenden Beispiel wird zusätzlich zu dem RC-Glied als Inverter der Schmitt-Trigger-Inverter SN7414N verwendet. Ein normaler Inverter soll für diesen Zweck nicht eingesetzt werden. Der Baustein beinhaltet sechs Inverter. Die Schaltung sieht dann so aus:

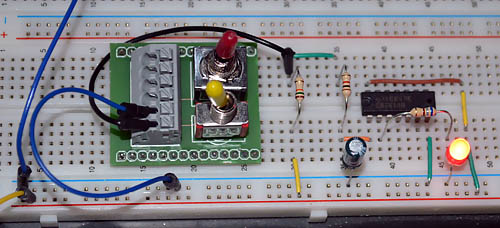

Die aufgebaute Testschaltung:

Bei geöffnetem Schalter wird der Kondensator C1 über die Widerstände R1 und R2 aufgeladen. Wird die Ein-Schaltschwelle des Inverters überschritten, schaltet der Inverter den Ausgang auf LOW. Bei Schließen des Tasters dagegen erfolgt die Entladung des Kondensators über den Widerstand R2. Sobald die Aus-Schaltschwelle des Inverters am Eingang unterschritten wird, schaltet der Inverter den Ausgang auf HIGH.
Durch das langsame Auf- und Entladen des Kondensators wird der ungewollte Nebeneffekt des Prellens des Kontaktes unterdrückt.

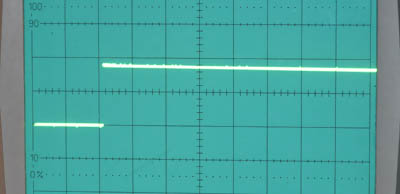

Als Ergebnis erhalten wir dann ein prellfreies Signal:
