KNX - Nomenklatur

Das KNX-System ist schon eine kleine Welt für sich. Um sich in ihr schnell zurechtzufinden, ist es sinnvoll einige wichtige Begriffe zu kennen. Hier eine kleine Zusammenstellung:

Aktor

Aktoren sind die "Macher". Kommt über KNX-Bus ein Befehl, dass z.B. ein Licht eingeschaltet werden soll, ist für die Ausführung der Aufgabe immer ein Aktor zuständig. Es gibt Schaltaktoren (einfaches Ein/Aus), Dimmaktoren (Licht dimmen), Jalousieaktoren (Jalousie-, Markisen-Steuerung) und viele andere.

Analogeingang

Ermöglicht die Auswertung analoger Signale in einer KNX-Anlage.

Applikationsprogramm

Applikationsprogramme sind Programme, die in alle Busteilnehmer geladen werden und ihre Funktionalität bestimmen. Herstellerabhängig.

Binäreingang

Die Binäreingänge stellen eine Möglichkeit zur Verfügung z.B. konventionelle Geräte wie einen Bewegungsmelder an eine KNX-Anlage anzubinden. Des Weiteren ermöglichen sie den Aufbau einer Schnittstelle zu anderen Geräten oder Anlagen.

Busleitung

Die Busleitung ist das am meisten eingesetzte Datenübertragungsmedium. Mit der Leitung werden alle Busteilnehmer miteinander verbunden. Es handelt sich hier um eine grüne Leitung vom Typ YCYM 2x2x0,8 mit zwei verdrillten Aderpärchen (rot/schwarz und gelb/weiß). Über diese Busleitung kommunizieren alle Busteilnehmer miteinander. Für die Übertragung werden nur zwei Adern benötigt. Meistens rot/schwarz.

Busteilnehmer

Busteilnehmer sind alle an KNX-Bus angeschlossenen Geräte.

Dimmaktor

Dimmaktor (Dimmer) wird zum Dimmen von Licht eingesetzt.

ETS

ETS ist eine Planungs-, Projektierungs- und Inbetriebnahme-Software, mit der die KNX-Geräte parametriert werden. Herstellerunabhängig.

Gateway

Ermöglichen die Einbindung der KNX an die IP-Welt.

Gruppenadresse

Gruppenadressen sind virtuelle Verbindungen und stellen die einzelnen Funktionen innerhalb eines KNX-Systems dar. Bezogen auf eine konventionelle Installation entsprechen sie den einzelnen Kabelverbindungen zwischen den Geräten. Die Gruppenadressen werden in ETS gebildet und können frei beschrieben werden. Eine Gruppenadresse 2/4/25 könnte bedeuten: Beleuchtung 2OG / Licht Wohnzimmer / Wandlampe ein/aus.

Heizungsaktor

Heizungsaktor wird zum Steuern von Stellantrieben in Heiz- und Kühlsystemen verwendet

Jalousieaktor

Jalousieaktor ist ein spezieller Schaltaktor, der für die Ansteuerung von Jalousien und Rollläden ausgelegt ist.

Kommunikationsobjekt

Kommunikationsobjekte sind virtuelle Anschlustellen der Busteilnehmer. Jeder Busteilnehmer hat mindestens ein Kommunikationsobjekt, meistens mehrere. Die Aufgaben jedes Kommunikationsobjektes werden vom Hersteller mit Hilfe des Applikationsprogramms festgelegt.

Linie

Ein KNX-System besteht immer aus mindestens einer Linie. Eine Linie wird immer mit eigener Spannungsversorgung mit Spannung versorgt. An eine Linie werden in der Regel bis zu 64 KNX-Geräten (Busteilnehmern) angeschlossen.

Linienkoppler/Bereichskoppler

Sie teilen umfangreiche KNX-Anlagen auf kleinere Abschnitte. Eine Linie besteht in der Regel aus 64 Busteilnehmern. An einen Bereichskoppler können bis zu 16 Linien angeschlossen werden. Des Weiteren können bis zu 15 Bereiche zusammengeschlossen werden.

Physikalische Adresse

Jeder Busteilnehmer erhält bei der Projektierung eigene Physikalische Adresse. Sie ermöglicht die Identifizierung jedes Gerätes und ist mit einer IP-Adresse vergleichbar. Innerhalb einer KNX-Anlage darf jede Physikalische Adresse nur einmal vorkommen. Bei einem Busteilnehmer mit der Adresse 1.3.17 handelt es sich um das Gerät Nummer 17 aus der dritten Linie des ersten Bereichs.

Powerline

Neben KNX TP (Twisted Pair, grüne Busleitung) ist Powerline ein weiteres KNX-Übertragungsmedium. Hier wird statt der grünen Leitung das vorhandene 230V-Netz für die Spannungsversorgung und Datenübertragung verwendet. Weitere Möglichkeiten sind KNX-RF (Funk) sowie KNX-IP (Ethernet, IP).

Schaltaktor

Ermöglicht das Schalten von Lasten jeder Art.

Schnittstelle

Ein Gerät, das es ermöglicht an die KNX-Anlage ein Programmierungsgerät (PC, Laptop) anzuschließen.

Sensor

Sensor stellt ein Gegenstück zu einem Aktor dar. Sensoren stellen die Verbindung einer KNX-Anlage mit der Außenwelt dar. Ein Tastsensor (Taster) wartet, bis er betätigt wird, ein Bewegungssensor (Bewegungsmelder) erfasst die Bewegung, ein Temperatursensor misst die aktuelle Temperatur.

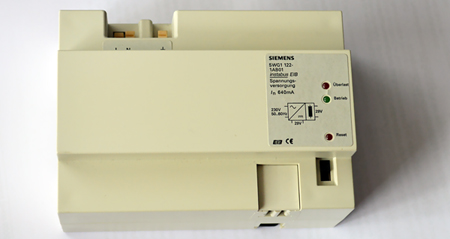

Spannungsversorgung

Stellt die Busspannung bereit. Sie beträgt 29 VDC.

Systemgeräte

Spannungsversorgung, Linienkoppler, Bereichskoppler, Drossel usw.

Telegramm

Ein Telegramm ist ein Informationspaket, das bei jedem Ereignis auf den Bus gesendet wird. Unter anderem enthält es die Gruppenadresse (eine Funktion) und die physikalische Adresse des Gerätes, das es gesendet hat.
