Impulsschalter

Ausführung mit 2 Relais

Eine weitere Alternative, einen Impulsschalter mit Relais zu realisieren, stellt die folgende Schaltung dar. Auch hier kann man mit einem kurzen Impuls einen Abnehmer ein- und ausschalten. Bei der Lösung werden nur zwei Relais angewendet. Zu beachten ist, dass die Spulen der Relais für die Hälfte der Eingangsspannung ausgelegt werden müssen. In dem kurzen Einschaltmoment stehen sie abwechselnd unter voller Spannung, im eingeschalteten Zustand dagegen nur unter der Hälfte.

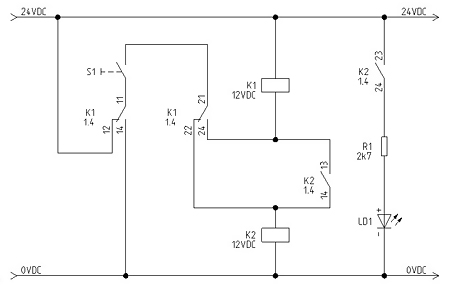

Impulsschalter mit 2 Relais (die Schaltung)

Impulsschalter mit 2 Relais (die Schaltung)

In dem Ausgangszustand steht keines der beiden Relais unter Spannung. Sobald der Taster S1 betätigt wird zieht das Relais K2 an. Sein Kontakt K2(13-14) schließt. An der Spule des Relais K2 herrscht, solange wir den Taster betätigt halten, volle Eingangsspannung. In diesem Fall 24V. Gleich nachdem der Taster losgelassen wird, fällt die Spannung an der K2-Spule auf die Hälfte, d.h. auf 12 V herunter. Das ist darauf zurückzuführen, dass jetzt auch das Relais K1 angezogen hat. Das war dank des Kontaktes K2(13-14) möglich. Die volle Eingangsspannung hat sich jetzt auf zwei Hälften aufgeteilt. Beide Relais sind jetzt eingeschaltet, jede Relais-Spule steht jetzt unter 12V. Folglich leuchtet jetzt auch die Leuchtdiode LD1.
Bei erneutem Betätigen des Tasters S1 wird die Spule des Relais K2 kurzgeschlossen und fällt ab. Jetzt herrscht an der Spule K1 die volle Spannung und zwar so lange wie der Taster S1 im betätigten Zustand festgehalten wird. Lässt man den Taster los, fällt auch das Relais K1 ab und die Schaltung erreicht ihren Ausgangszustand. In dem Fall geht dann natürlich auch unsere LD1 aus.

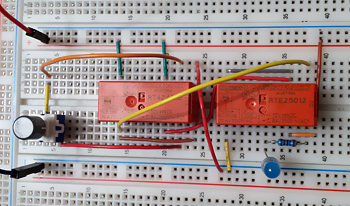

Eine Testschaltung mit zwei 12V-Relais könnte dann so aussehen:

Impulsschalter mit 2 Relais - Testschaltung

Impulsschalter mit 2 Relais - Testschaltung

Ein kurzes Video veranschaulicht die Funktionalität:
