Kurz notiert: TM1637

4-Digit 7-Segmentanzeige mit Doppelpunkt (3642BH) und Treiber TM1637. Doppelpunkt nach zwei Stellen. Neben Zahlen und Buchstaben kann auch Uhrzeit im Format HH:MM angezeigt werden.

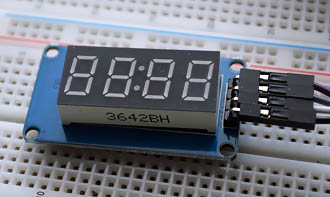

Ansicht Frontseite


Ansicht Frontseite

Technische Daten:

  • Farbe : Rot
  • Spannung : 3,3 bis 5 VDC
  • Betriebsstrom : 30 - 80 mA
  • Temperatur : -10 bis 80°C
  • Helligkeit : über Software einstellbar

Arduino

Sofern nicht anders vermerkt wird in den Sketchen die Bibliothek "TM1637" von Avishay Orpaz verwendet.

Aufruf: #include <TM1637Display.h>
TM1637Display display(X,Y): Objekt display wird generiert mit Pin-Angabe X-CLK, Y-DIO.
display.setBrightness(x): Helligkeit, Werte 0-15
display.showNumberDec(x1,x2,x3,x4): Ausgabe des Wertes x1, x2=true/false: restliche Stellen mit Nullen füllen, x3 - Position der Ausgabe von links nach rechts, x4-Position der niederwertigsten Ziffer
clear () - Löscht die Anzeige

Raspberry Pi

In Versuchen eingesetzte Bibliothek: raspberrypi-python-tm1637 (raspberrypi-tm1637)
Infos: https://github.com/depklyon/raspberrypi-tm1637
Beispiel + Installation:

Stoppuhr


Initialisierung: tm = tm1637.TM1637 (clk=GPIOx, dio=GPIOy)
Aufruf: import tm1637
tm.number(-55): _-55
tm.numbers (15, 8): 15:08
tm.show ('STOP'): StOP
tm.temperature (23): 23°C
tm.hex (0xdead): dEAd
tm.hex (0xbeef): bEEF
tm.write ([63, 6, 91, 79]): 0123
tm.write ([0b00111001, 0b00111111, 0b00111111, 0b00111000]): COOL
tm.write ([0, 0, 0, 0]): alles Aus
tm.write ([127, 255, 127, 127]): alles Ein
