Arduino Uno Pinbelegung

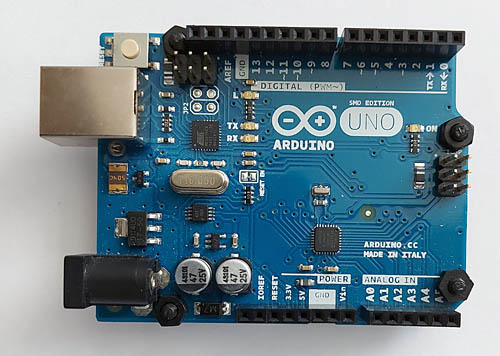

 Arduino Uno Frontansicht

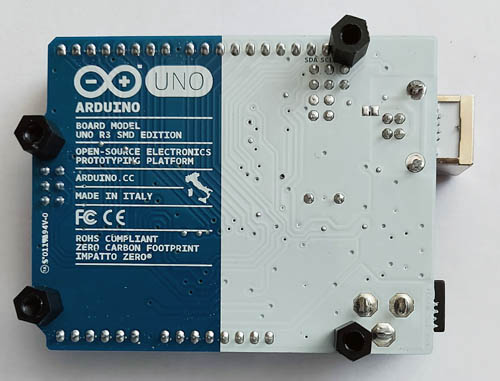

 Arduino Uno Rückansicht
Das Arduino UNO-Board basiert auf dem Mikrocontroller ATmega328P und verfügt über alle Komponenten, die zum schnellen Einstieg und einfacher
Nutzung des Mikrocontrollers benötigt wird (Strombuchse, USB-Anschluss für Verbindung mit einem PC etc.). Arduino Mikrocontroller-Boards werden mit Arduino
IDE programmiert. Es werden keine weiteren Komponenten für das Hochladen des Programms
benötigt.
Pinbelegung:- IOREF – I/O Spannungsreferenz
- RESET – Reset Input
- 3.3V – 3,3V Output (Auch Spannungsversorgung 3,3V, 50 mA)
- 5V – 5V Output (Auch Spannungsversorgung 5V)
- GND – Ground
- GND – Ground
- Vin – Versorgungsspannung 7-12 VDC
- A0 – Analog Pin 0 / Digital Pin D14
- A1 – Analog Pin 1 / Digital Pin D15
- A2 – Analog Pin 2 / Digital Pin D16
- A3 – Analog Pin 3 / Digital Pin D17
- A4 – Analog Pin 4 / Digital Pin D18
- A5 – Analog Pin 5 / Digital Pin D19
- 0/RX – Digital Pin 0 / Serieller Empfang RX
- 1/TX – Digital Pin 1 / Serielles Senden TX
- 2 – Digital Pin 2 / Interrupt-Eingang
- 3~ – Digital Pin 3 / PWM / Interrupt-Eingang
- 4 – Digital Pin 4
- 5~ - Digital Pin 5 / PWM
- 6~ - Digital Pin 6 / PWM
- 7 - Digital Pin 7
- 8 - Digital Pin 8
- 9~ - Digital Pin 9 / PWM
- 10~ - Digital Pin 10 / PWM / SPI-SS
- 11~ - Digital Pin 11 / PWM / SPI-MOSI
- 12 - Digital Pin 12 / SPI-MISO
- 13 - Digital Pin 13 / SPI-SCK
- GND - Ground
- AREF - AREF
- SDA - SDA
- SCL - SCL
