Kurz notiert: Mikrocontroller HT46F47E TPS

Mikrocontroller, TPS-Controller. TPS steht für Tastenprogrammierbare Steuerung. Mit lediglich zwei Tasten können die Programme gelesen, geschrieben bzw. geändert werden. Der Befehlssatz besteht aus 14 Befehlen, die schnell erlernt werden können. Sehr gut für kompakte Aufgaben geeignet. Digitale Eingänge, Ausgänge, analoge Eingänge, PWM. Keine zusätzlichen Software erforderlich.

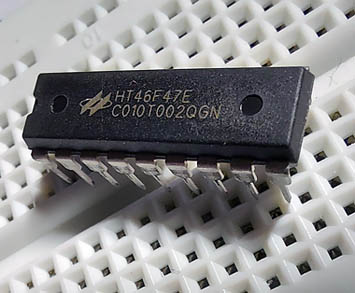

HT46F47E

HT46F47E

Pin-Belegung

Pinbelegung

Pinbelegung


1 – PA3 – Digitaleingang E4
2 – PA2 – Digitaleingang E3
3 – PA1 – Digitaleingang E2
4 – PA0 – Digitaleingang E1
5 – PB3 – Programm-Eingang
6 – PB2 – Programm-Eingang
7 – PB1 – Analoger Eingang AD2
8 – PB0 - Analoger Eingang AD1
9 – GND
10 – PD0 – PWM Ausgang
11 – Res – Reset Eingang
12 – VCC – Spannungsversorgung
13 – Osc1 – Frequenz Pin 1
14 – Osc2 – Frequenz Pin 2
15 – PA7 – Ausgang A4
16 – PA6 – Ausgang A3
17 – PA5 – Ausgang A2
18 – PA4 – Ausgang A1

Technische Daten:

  • Versorgungsspannung Vcc : 2,2 V bis 5,5 V
  • Stromaufnahme : ca. 1 mA
  • Digitale Ausgänge Belastbarkeit : bis 10 mA
  • PWM-Ausgang Belastbarkeit : bis 10 mA
  • Analoge Eingänge : 0 V bis Vcc
  • Digitale Eingänge : PullUp
  • Taktfrequenz : max 12 MHz
  • EEProm : 128 Bytes
