Kurz notiert: TCA965

Fensterdiskriminator, vergleicht untersuchte Eingangsspannung mit einem Spannungsbereich (Fenster). Bereichsgrenzen exakt einstellbar (direkt oder indirekt). Vier digitale Ausgänge melden, ob die untersuchte Spannung "darunter", "darüber" , "innerhalb" oder "außerhalb" des Fensters liegt. Ausgangsbelastbarkeit bis zu 50 mA.

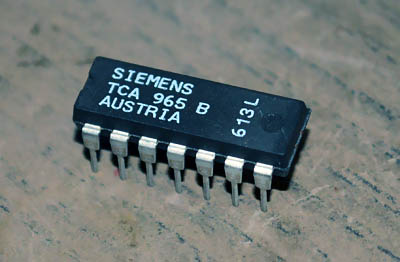

Fensterdiskriminator TCA965



Pinbelegung



Pin - Belegung

Pin-Bedeutung (direkte Einstellung) 1. Masse
2. Ausgang A (unterhalb)
3. Ausgang D (auerhalb, = A AND B)
4. Inhibit A (auf Masse = Ausgang A gesperrt)
5. Referenzspannung = 3V
6. obere Grenze
7. untere Grenze
8. Eingangsspannung
9. Masse
10. Interne Spannung 6V
11. Versorgungsspannung 7-30V
12. Inhibit B (auf Masse = Ausgang B gesperrt)
13. Ausgang C (innerhalb = A NAND B
14. Ausgang B (oberhalb)

Technische Daten:

  • Versorgungsspannung : 7 - 30 V
  • Eingangsspannung : bis 30 V
  • Ausgangsstrom : bis 50mA
  • Temperaturbereich : -25 bis 80°C
