Kurz notiert: ULN2003

Bei dem Baustein ULN2003 handelt es sich um einen Treiber, der aus sieben Darlington Transistoren besteht (offener Kollektor und gemeinsame Emittern). Zu der Familie gehören ICs ULN2001 bis ULN2004. Spannung je nach Modell bis 50 V. Sie sind mit Freilaufdioden fürs Schalten induktiver Lasen ausgestattet. Können parallel geschaltet werden, um höhere Ströme zu erzielen. Sehr universell. Können unter anderen zum Schalten von Schrittmotoren verwendet werden. 16-poliges Gehäuse. Eingänge sind gegenüber den Ausgängen angeordnet.

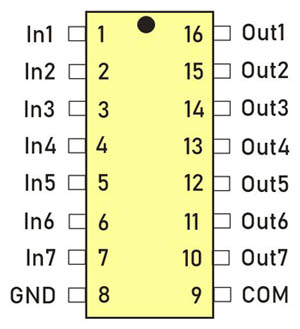

Blockbild mit Pinbelegung

ULN2003AN

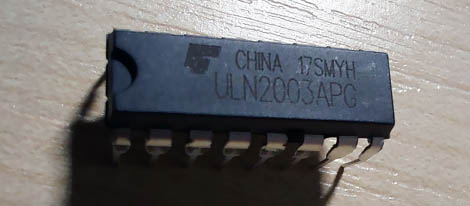

ULN2003APG (Made in China)

Technische Daten:

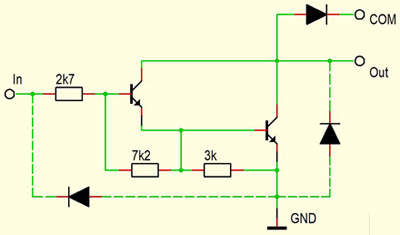

Interne Verschaltung ULN2003
