Kurz notiert: Kübler Encoder 05.2400.1222.0500Kübler Encoder 05.2400.1222.0500. Inkrementaler Miniaturdrehgeber mit kurzschlussfesten Ausgängen.

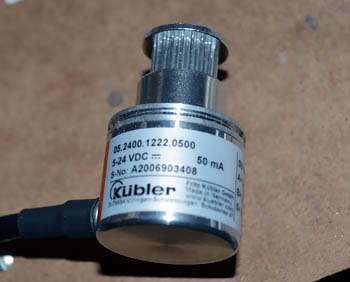

![Kübler Encoder_5-24V](img/kuebler_encoder_5_24V.jpg) Kübler Encoder 5-24V
Technische Daten:- Versorgungsspannung : 5 - 24 VDC
- Stromaufnahme : max 50 mA
- Ausgangsschaltung : Gegentakt mit Invertierung
- Impulszahl : 500
- Maximale Drehzahl : 12000 / min
- Temperaturbereich : -20 ... +85 °C

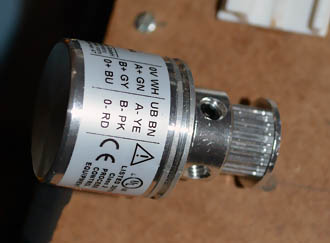

![Kübler Anschlussbelegung](img/kuebler_geber_anschlussbelegung.jpg) Anschlussbelegung
+V - Versorgungsspannung
0V - Masse (GND)
A, /A - Ausgang Kanal A
B, /B - Ausgang Kanal B
0, /0 - Referenzsignal
![Kübler Encoder mit Anschlüssen](img/kuebler_geber_anschluesse.jpg)
