| TL431
Für unsere Berechnungen verwenden wir die gekürzte Formel, die lautet:

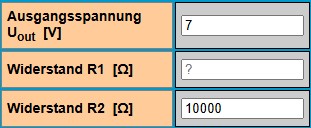

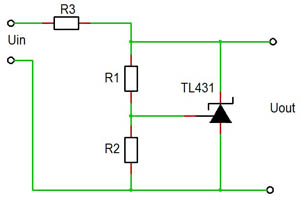

Der Regler besitzt drei Anschlüsse: Kathode, Anode und Referenz. Die Ausgangsspannung Uout wird mit den zwei Widerständen R1 und R2 festgelegt. Sie kann flexibel zwischen 2,5 und 36 V eingestellt werden. Der maximal zulässige Strom beträgt typischerweise 100 mA. Für höhere Ströme wird ein externer Leistungstransistor benötigt. Der Vorwiderstand R3 wird an die Versorgungsspannung angeschlossen und dient zur Strombegrenzung. Er muss so dimensioniert werden, dass er den Laststrom und den Mindeststrom (mindestens 1 mA) durchlässt. Es ist darauf zu achten, dass bei Trennung der Schaltung von der Last der gesamte Strom durch den TL431 fließt. Der Regler kann mit maximal 0,7W belastet werden. Die Referenzspannung Uref beträgt 2,5 V (2,495). Beispiel:Der Widerstand R2 beträgt 10 kOhm. Wie muss der Widerstand R1 dimensioniert werden, damit die Ausgangsspannung 7V beträgt?

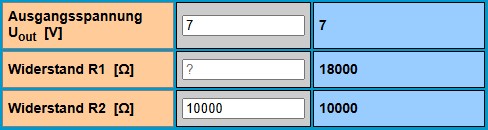

Ergebnisse:
Der gesuchte Widerstand R1 hat einen Wert von 18 kOhm. Weitere Themen:
|
