Untertischgerät automatisch abschalten

Bei der Nutzung eines Untertischgerätes, das z.B. in einer Küche für das Warmwasser sorgt, gibt es grundsätzlich zwei Wege. Man lässt den Warmwasserboiler permanent an oder schaltet ihn nach der Nutzung aus. Die Entscheidung, wie man am besten vorgeht, um Energie zu sparen, hängt von vielen Faktoren ab. Bei längeren Nichtnutzung Perioden, verlängerten Wochenenden, Urlaubszeiten oder Geschäftsreisen ist es auf jedem Fall sinnvoller, das Gerät nach Gebrauch abzuschalten.
In dem Versuch konstruieren wir eine Schaltung, die es ermöglicht, ein Untertischgerät einzuschalten, über einen gewissen Zeitraum angeschaltet zu lassen und es schließlich abzuschalten. Eine solche Schaltung kann natürlich auch für andere Zwecke angewendet werden. Eine weitere Aufgabe, die wir der Schaltung stellen, ist, dass sie im ausgeschalteten Zustand keinen Strom verbrauchen soll.

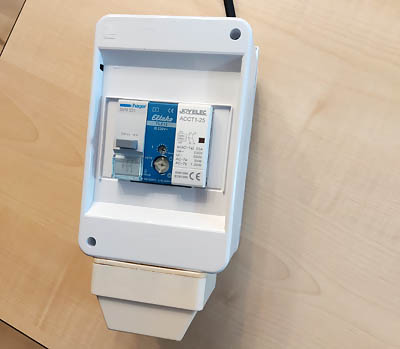

An unserer Schalt-Komposition nehmen drei Bauteile, die als Ergebnis eine Steckdose mit Strom versorgen, teil. An der Steckdose wird dann z.B. ein Untertischgerät angeschlossen. Die Schaltung wird mit einem Taster, der über zwei Schließer verfügt, zum Leben erweckt. Ein Relais oder Schütz, das mit mindestens einem Schließer ausgestattet ist, versorgt die Steckdose mit Strom. Und schließlich ein Zeitrelais, in dem Fall ein Treppenhausautomat, stellt einen Timer zur Verfügung, der die Einschaltdauer bestimmt. Es hält die Schaltung über die eingestellte Zeit im eingeschalteten Zustand.

Eltako TLZ12

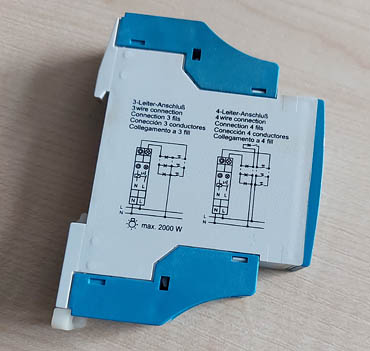

Die Aufgabe eines Zeitrelais übernimmt in der Schaltung das Gerät der Firma Eltako mit der Bezeichnung TLZ12. Dabei handelt es sich um einen Treppenlichtzeitschalter (Treppenautomat oder Treppenhausautomat). Das Gerät stellt einen nicht potenzialfreien Schließer zur Verfügung, um Abnehmer bis 16A / 250VAC zu schalten. Das Gerät ist für Montage auf einer Hutschiene konzipiert, ist nachschaltbar und arbeitet ohne Ausschaltvorwarnung. Die Verzögerungszeit kann im Bereich 0,2 bis 12 Minuten stufenlos eingestellt werden. Es ist möglich, einen 3-Leiter- oder einen 4-Leiter-Anschluss zu verwenden. Die Anschlüsse:

Technische Daten:

Steuer-, Versorgungs- und Schaltspannung: 230V
Zeiteinstellung: 0,2 bis 12 min
Schaltungen: 3- und 4-Leiter-Schaltungen
Stand-by-Verlust (Wirkleistung): 0,7W
Belastbarkeit: 16 A

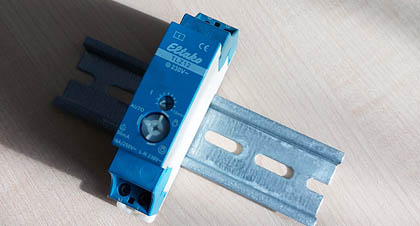

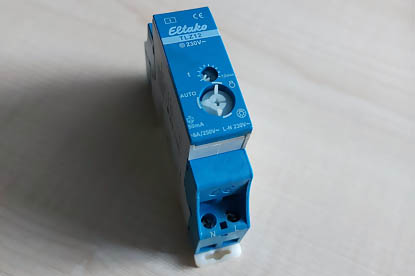

Eltako TLZ12: Reiheneinbaugerät auf Hutschiene

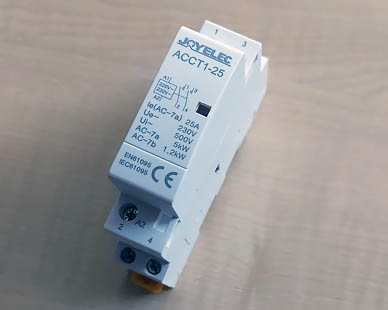

Wechselstromschütz Joyelec ACCT1-25

Der ACCT1-25 Wechselstromschütz verfügt über zwei Schließer-Kontakte, die mit 25 A belastet werden können. Seine Aufgabe in der Schaltung besteht darin, den Zeitschalter Eltako mit Spannung zu versorgen und mit Selbsthaltungsfunktion die gesamte Schaltung für die Laufzeit aufrechtzuerhalten.

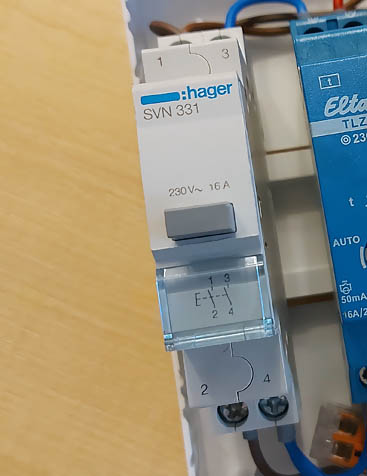

Taster von Hager SVN 331

Mit dem Taster wird die Schaltung aktiviert. Der Taster (ebenfalls Reiheneinbaugerät) verfügt über zwei Schließer und kann Ströme bis zu 16 A schalten.

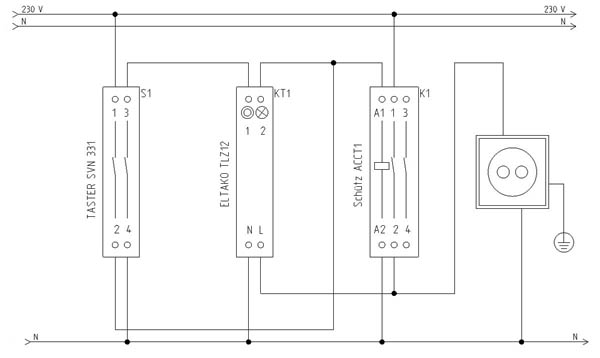

Schaltplan

In Ruhezustand verbraucht die Schaltung keinen Strom. Der Schütz K1 ist abgeschaltet und damit sind die Steckdose mit Abnehmer sowie Zeitrelais KT1 von Spannung getrennt. Die Aktivierung der Schaltung erfolgt mit dem Taster S1. Mit seinen zwei potenzialfreien Kontakten erfüllt er zwei Aufgaben.
Mit dem ersten Schließer S1-1/2 wird die Spule des Schützes K1 angeregt und der Schütz zieht an. Sein Kontakt K1-1/2 schließt und versorgt mit Spannung das Zeitrelais KT1 und die Steckdose mit dem Endabnehmer z.B. Untertischgerät.
Mit dem zweiten Schließer des Tasters S1 (S1-3/4) wird das Zeitrelais KT1 aktiviert. Der interne Timer des Zeitrelais wird gestartet und läuft, bis die eingestellte Zeit abgelaufen ist.
Gleichzeitig schließt der Schließer-Kontakt KT1-2/L und übernimmt die Selbsthaltefunktion für den Schütz K1. Nach dem Loslassen des Tasters S1 bleibt der Schütz K1 angezogen. Die Selbsthaltung des Schützes K1 wird gelöst, wenn die eingestellte Zeit des Zeitrelais abgelaufen ist und der Schließer KT-2/L öffnet. Auf diese Weise wird der Abnehmer dauerhaft von Spannung getrennt. Auch die Spannungsversorgung für das Zeitrelais wird unterbrochen. Erneute Einschaltung erfolgt dann mit dem Taster S1.

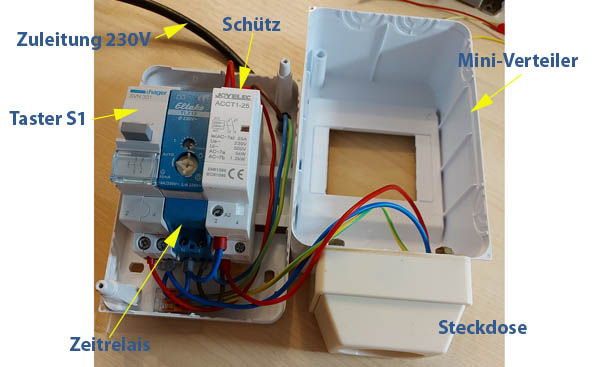

Testschaltung

Kurzvideo

Kurzvideo
