   E-Rechner
Eingaben (4):Ergebnisse:
Temperatur TN  [°C]

RTN  [Ω]
Widerstand bei Temperatur TN

Temperatur T  [°C]
Thermistorkonstante
B in [K]

RT  [Ω]
Widerstand bei Temperatur T




Die Eingaben erfolgen in den mit "?" markierten Feldern. Es müssen 4 Werte eingegeben werden.

NTC (Heißleiter, Negative Temperature Coefficient Thermistor) sind temperaturabhängige Widerstande mit negativem Temperaturkoeffizienten. Mit steigender Temperatur sinkt der Widerstand (Heißleiter). Neben Temperaturerfassung können sie als Einschaltstrombegrenzer angewendet werden. Unterschiedliche Bauformen, auch sehr klein, kostengünstig.
Das Widerstands-Temperatur-Verhalten wird durch die Thermistorkonstante (B), die sich aus den Materialeigenschaften des Thermistors ergibt und in Kelvin angegeben wird, beschrieben. Der B-Wert wird im Datenblatt angegeben.

Formel

Grundformel

RN – Widerstandswert bei Bezugstemperatur TN (meistens 25°C).
RT - Widerstandswert bei Temperatur T
B – Thermistorkonstante (Datenblatt)

Beispiel

Ein NTC mit dem B-Wert 3950K hat bei 25°C einen Widerstandswert von 100 Ohm. Bei welcher Temperatur halbiert sich sein Widerstandswert?

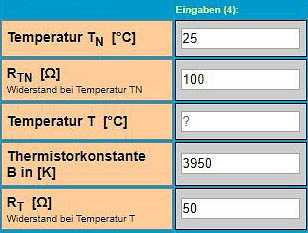

Eingaben:

Eingaben

Eingaben

Ergebnise:

Ergebnisse

Ergebnisse

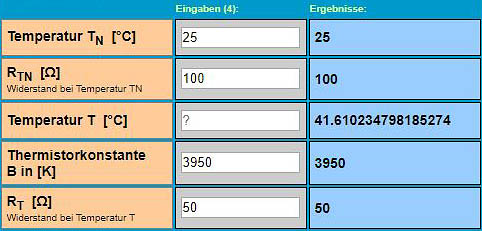

Der NTC erreicht den Wert von 50 Ohm bei ca. 42°C.
