Gartenbeleuchtung mit KNX

(Szenen-/Ereignisbaustein N305)

Mit Bildung von Szenen haben wir bereits experimentiert. Das Ziel bei Erstellung einer Szene ist es, ein bestimmtes und gewolltes Szenario mit einem einzigen Knopfdruck zu erzeugen. Man kann diverse Lichtkreise gleichzeitig ein- oder ausschalten, mit Wertvorgabe Leuchten gezielt andimmen, Jalousien, Rollladen oder Sonnenschutz rauf- und runterfahren, Heizung auf gewünschte Temperatur bringen, Präsentationsräume passend gestalten und vieles mehr.
In unserem Versuch übernimmt die Aufgabe der Szenenbildung und des Abrufs ein speziell dafür entwickelter Szenen-/Ereignisbaustein N305 von Siemens. Durch entsprechende Parametrierung wird in dem Baustein die Funktion Szenensteuerung aktiviert. Diese Funktion ermöglicht das Speichern und Abrufen von acht Szenen, in denen jeweils bis zu acht definierte Zustände zum Schalten oder Wertvorgabe verwaltet werden können. In unserem Beispiel werden zwei unabhängige Szenen gebildet.
Es stehen zum Test acht Lichtkreise in einer imitierten Gartenanlage zur Verfügung. Mit einem 4fach – Taster kann man jeden Lichtkreis separat ein- oder ausschalten. Mit diesem Taster werden die gewünschten Szenarios gebildet, die anschließend gespeichert und als Szenen abgerufen werden. Für das Speichern und Abrufen der Szenen ist ein zweiter Taster zuständig. Der große Vorteil des Szenenbausteins N305 ist die Tatsache, dass die Szenenbildung der Anwender selbst übernehmen kann.
Als Aktoren treten in der Schaltung ein 4fach-Schaltaktor und ein Jalousieaktor, der hier als einfacher Ein/Aus-Schaltaktor zur Anwendung kommt, auf. Das Ein- bzw. Ausschalten der einzelnen Lichtkreise kann mit Verzögerung parametriert werden. Die Verzögerungszeit kann bis 30 Minuten betragen. In unserem Beispiel beträgt sie 1 Sekunde.

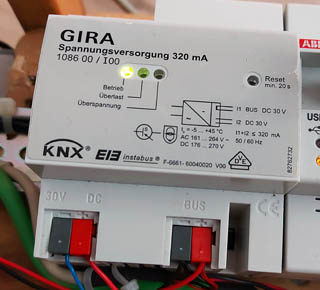

Spannungsversorgung

Die Spannungsversorgung stellt die notwendige Bus-Spannung, mit der die Geräte eingespeist werden, zur Verfügung. Zusätzlich stellt das Gerät einen DC 30V - Ausgang zur Versorgung zusätzlicher Geräte wie Sensoren etc. zur Verfügung. Diese Spannung nutzen wir zur Versorgung unserer Beispiel-Lichtkreise, die aus einfachen Leuchtdioden mit Vorwiderständen bestehen.

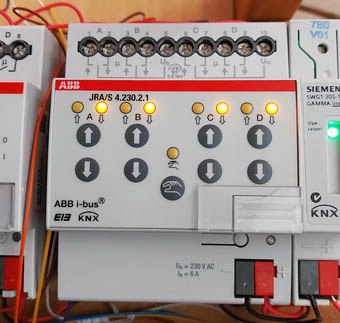

Jalousieaktor

Der Jalousieaktor JRA/S 4.230.2.1 wurde speziell zur Jalousiesteuerung entwickelt. Er kann jedoch durch entsprechende Parametrierung auch als einfacher Schaltaktor verwendet werden.

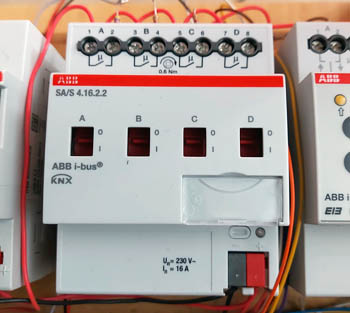

Schaltaktor

Mit dem Schaltaktor SA/S 4.16.2.2 von ABB können vier unabhängige Verbraucher geschaltet werden. Er stellt vier potenzialfreie Kontakte, die mit 16A belastet werden können, zur Verfügung.

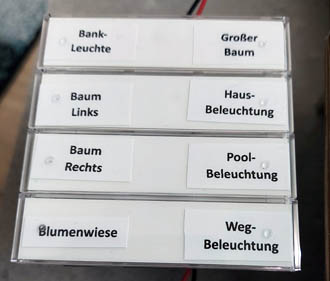

Taster 4-fach

Mit dem 4-fach Taster werden die einzelnen Lichtkreise geschaltet. Da jede Wippe als zwei separate Tasten mit der Funktion UM definiert wurde, stehen acht Schaltmöglichkeiten zur Verfügung.

2fach Taster

Der Tastsensor 3 Plus von Gira kann als Raumthermostat zur Heizungssteuerung eingesetzt werden. In unserer Schaltung werden lediglich zwei seine Wippen, um Szenen zu speichern und abzurufen, verwendet.

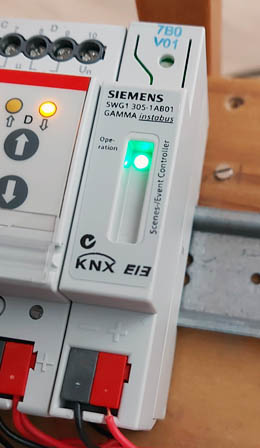

Szenenbaustein

Der Hauptteilnehmer unserer Schaltung ist der Szenen-/Ereignisbaustein N305 von Siemens. Je nach Parametrierung kann er als Szenen- oder Ereignisbaustein eingesetzt werden. In dem Beispiel fungiert das Gerät als ein Szenenbaustein, mit dem bis zu acht Szenen programmiert werden können. Es ist möglich, das Gerät so zu parametrieren, dass der Anwender die Szenenbildung selbst übernehmen kann. Die gespeicherten Einstellungen bleiben auch bei Spannungsausfall erhalten. Durch das Verwenden von zusätzlicher Szenenbausteinen können noch umfangreichere Szenen gebildet werden.

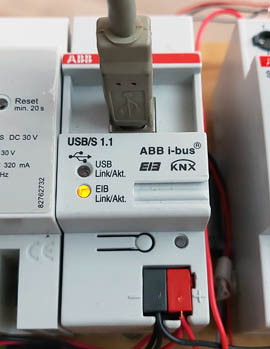

Schnittstelle

Mithilfe der USB-Schnittstelle USB/S1.1 können Programme in die KNX-Geräte geladen werden.

Schaltplan

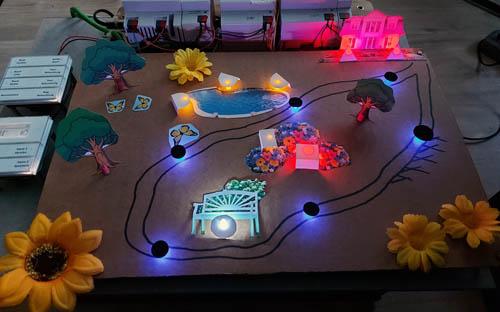

Testschaltung

Kurzvideo

Kurzvideo
