Pegelanzeige mit RGB-Matrix

In dem folgenden Versuch konstruieren wir einen einfachen Musik-Visualisierer, der grundsätzlich lediglich aus drei Komponenten besteht. Die Aufgabe eines Mikrocontrollers übernimmt Arduino Uno, Musikklänge werden von dem Modul KY-037, auf dem ein Mikrofon angebracht ist, in Empfang genommen und schließlich werden die Ergebnisse auf einer RGB-Matrix, die aus acht Spalten und acht Reihen besteht, angezeigt. Das von dem Modul KY-037 gesendete analoge Signal wird über den analogen Eingang von dem Mikrocontroller eingelesen und für die Anzeige auf der Matrix untersucht. Bei der Einstellung der Pegelanzeige kommt es darauf an, den maximalen Schallpegel an eine aus acht Pixel bestehender Spalte der Matrix anzupassen. Dazu verfügt die Schaltung über ein Potentiometer, mit dem die hierfür notwendige Justierung vorgenommen werden kann. Zusätzlich kann das auf dem KY-037 Modul eingebaute Trimmer verwendet werden. Des Weiteren verfügt die Schaltung über einen Schalter, mit dem zwischen zwei Anzeige-Modi umgeschaltet werden kann. In dem ersten Modus, den wir als „Lauf-Anzeige“ bezeichnen, werden die Spalten im Messung-Takt von links nach rechts verschoben. Die letzte Messung wird dann immer in der ersten linken Spalte visualisiert. In dem Modus werden die Messungen alle 50ms ausgewertet. In dem zweiten Modus unter den Namen „Voll-Anzeige“ werden zuerst acht Messungen für jede Spalte gesammelt, bevor die Matrix aktualisiert wird. Die Auswertungszeitspanne in diesem Modus beträgt 20 ms.
Das Auslesen von Werten über den analogen Eingang erfolgt fortlaufend. Innerhalb des vorbestimmten Zeitfenster von 50 ms für den ersten Modus und 20 ms für den zweiten werden mehrere Messungen durchgeführt. Festgehalten werden jeweils die maximalen und minimalen Werte, die dann bei der Ergebnisbildung voneinander abgezogen werden (Spitze zu Spitze – Auswertung).

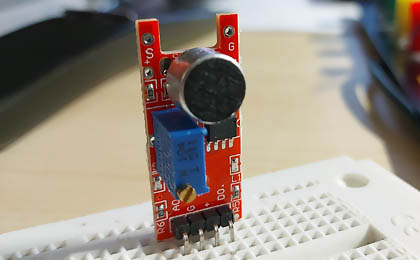

Schallsensor

Der Schallsensor KY-037 (erhältlich im Handel auch unter anderen Bezeichnungen) besteht u.a. aus einem Mikrofon, dem Komparator LM393 und einem Trimm-Potentiometer. Man kann zwischen zwei Ausgängen wählen. Bei dem ersten Ausgang handelt es sich um einen digitalen Ausgang. Er kann dazu verwendet werden, bei einer bestimmten Schallschwelle einen Schaltvorgang auszulösen. Der zweite Ausgang, den wir in unserer Schaltung nutzen, ist ein analoger Ausgang. Die Empfindlichkeit beider Ausgänge kann mit dem Trimmerpoti reguliert werden. Die Spannungsversorgung des Moduls beträgt 3,3V bis 5V. Da unsere Schaltung mit 5V versorgt wird, sind keine weiteren Anpassungsmaßnahmen notwendig.

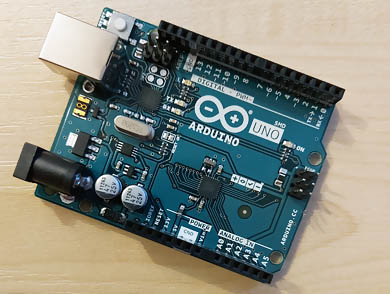

Mikrocontroller

Der Arduino Uno, der in der Schaltung als die Rechenzentrale auftritt, muss vier seiner Pins überwachen und auswerten. Der erste Pin (2) ist als Ausgang definiert und wird dazu benutzt, die Matrix zu steuern. Er wird mithilfe der eingebundenen Bibliothek verwaltet. Der zweite Pin (3) ist als Eingang definiert und wird dazu verwendet, den aktuellen Zustand des Schalters S1 abzufragen. Mit dem Schalter kann man zwischen zwei Anzeige-Modi umschalten. Der dritte Pin (A0) kommt zum Einsatz als analoger Eingang und empfängt die Signale von dem Schallsensor. Auch der vierte Pin (A1) fungiert in der Schaltung als analoger Eingang. Er wertet die Signale von dem Potentiometer P1 aus.

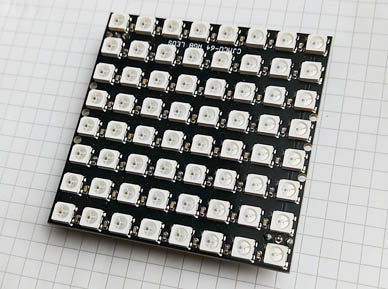

Anzeige

Bei den 64 LEDs der Matrix CJMCU-64 handelt es sich um RGB-LEDs. Abkürzung RGB steht für Rot, Gelb und Blau. Jede RGB-Leuchtdiode besteht intern aus drei Leuchtionen, die grün, gelb und blau leuchten. Durch Mischung dieser drei Grundfarben können andere Farben generiert werden. Wenn z.B. alle drei interne Leuchtdioden aufleuchten, entsteht ein weißes Licht. Durch Steuern der Helligkeit der einzelnen Leuchtdioden kann eine breite Palette an Farblicht einer RGB-LED generiert werden.
In dem Beispiel werden nur zwei Farben verwendet. Für unteren Bereich der Anzeige ist die Farbe Blau zuständig. Der obere Bereich leuchtet rot. Im Programm kann man durch Eingabe des Helligkeitswertes für die einzelnen Leuchtionen jeder RGB-LED auch andere Farben auswählen.

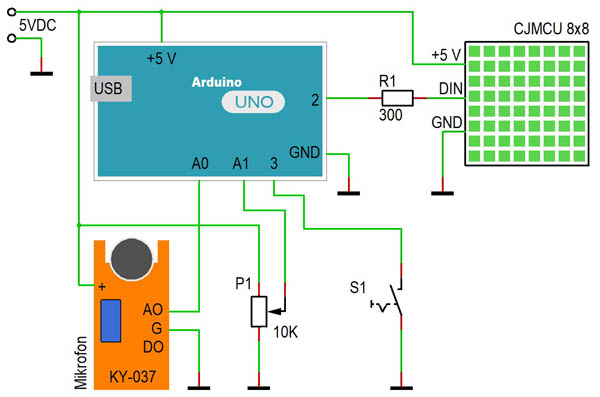

Schaltplan

Programm

#include <Adafruit_NeoPixel.h>                             // Matrix Bibliothek
Adafruit_NeoPixel strip(64, 2, NEO_GRB + NEO_KHZ800);

int Zeitfenster;                                           // Pause zwischen Messungen in ms
int Messung;                                               // Analoges Wert von Mikrofon
int Signal;                                                // Aktuelle Messung
int Messung_Zaehler;                                       // 8 Messungen bei Vollausschlag
float Teilwert;                                            // Pegelanpassung mit Poti

int Linie [8][8] = { { 0,  8, 16, 24, 32, 40, 48, 56 },    // Matrix Belegung
                     { 1,  9, 17, 25, 33, 41, 49, 57 },
                     { 2, 10, 18, 26, 34, 42, 50, 58 },
                     { 3, 11, 19, 27, 35, 43, 51, 59 },
                     { 4, 12, 20, 28, 36, 44, 52, 60 },
                     { 5, 13, 21, 29, 37, 45, 53, 61 },
                     { 6, 14, 22, 30, 38, 46, 54, 62 },
                     { 7, 15, 23, 31, 39, 47, 55, 63 } };
int RGB [8][8][3];                                         // Farbenwerte pro Pixel
int Anzeige_Schalter = 3;                                  // Anzeige-Umschaltung
int Messung_IN = A0;                                       // Eingang Mikrofon
int Poti_IN = A1;                                          // Eingang Poti

// **********************************************************************************************
void setup() {
    pinMode (Anzeige_Schalter, INPUT_PULLUP);              // Anzeige-Umschaltung
    strip.begin();                                         // Matrix Initialisierung
    strip.show();
    strip.setBrightness(20);
}

// **********************************************************************************************
void Spalte_mit_Farben_belegen (int Spalte) {
    float Zwischenwert = 0;                                // Pegelauschlag abfragen und LEDs
    int Multiplikator = 0;                                 // entsprechend färben
    for (int i=7; i>-1; i--) {
        Multiplikator++;
        Zwischenwert = Multiplikator * Teilwert;
        if (Signal >= Zwischenwert) {
            RGB [Spalte][i][0] = 0;
            RGB [Spalte][i][1] = 0;
            RGB [Spalte][i][2] = 255;
            if (i < 4 ) {
                RGB [Spalte][i][0] = 255;
                RGB [Spalte][i][2] = 0;
            }
            strip.setPixelColor(Linie [Spalte][i], RGB [Spalte][i][0],
            RGB [Spalte][i][1], RGB [Spalte][i][2]);
        }
    }
}

// **********************************************************************************************
void loop() {
    unsigned long startMillis = millis();
    unsigned int signalMax = 0;
    unsigned int signalMin = 1024;
    while (millis() - startMillis < Zeitfenster) {
        Messung = analogRead(Messung_IN);                  // Messung
        if (Messung < 1024) {
            if (Messung > signalMax) {
                signalMax = Messung;
            }
        else if (Messung < signalMin) {
            signalMin = Messung; }
        }
    }
    Signal = signalMax - signalMin;

    float Poti_Messwert = analogRead (Poti_IN);            // Pegelanpassung mit Poti
    Teilwert = Poti_Messwert * 30 / 1023;

    if (digitalRead(Anzeige_Schalter) == HIGH) {    // ---------------- Modus Lauf - Anzeige
        Zeitfenster = 50;
                                                           // Spalten von rechts nach links
        for (int i=7; i>0; i--) {                          // mit Nachbar-Farben belegen
            for (int j=0; j<8; j++) {
                for (int k=0; k<3; k++) {
                    RGB [i][j][k] = RGB [i-1][j][k];
                }                                          // Neue Farben LEDs zuordnen
                strip.setPixelColor(Linie [i][j], RGB [i][j][0], RGB [i][j][1], RGB [i][j][2]);
            }
        }
        for (int i=0; i<8; i++) {                          // Erste Spalte links löschen
            RGB [0][i][0] = 0; RGB [0][i][1] = 0; RGB [0][i][2] = 0;
            strip.setPixelColor(Linie [0][i], RGB [0][i][0], RGB [0][i][1], RGB [0][i][2]);
        }
        Spalte_mit_Farben_belegen (0);                     // Erste Spalte links neu belegen
        strip.show();                                      // Ergebnisse zeigen
    }

    if (digitalRead(Anzeige_Schalter) == LOW) {    // ----------------- Modus Voll - Anzeige
        Zeitfenster = 20;
        Messung_Zaehler++;
        if (Messung_Zaehler < 8) {                         // 8 Spalten = 8 Messungen
            Spalte_mit_Farben_belegen (Messung_Zaehler);   // Jede Spalte neu belegen
        }
        if (Messung_Zaehler >= 7) {                        // Anzeige erst, ween alle 8 Messungen
            Messung_Zaehler = -1;                          // fertig.
            strip.show();                                  // Ergebnisse zeigen
            for (int i=0; i<8; i++) {                      // nach Anzeige alles löschen
                for (int j=0; j<8; j++) {
                    RGB [i][j][0] = 0; RGB [i][j][1] = 0; RGB [i][j][2] = 0;
                    strip.setPixelColor(Linie [i][j], RGB [i][j][0], RGB [i][j][1], RGB [i][j][2]);
                }
            }
        }
    }
}
// **********************************************************************************************

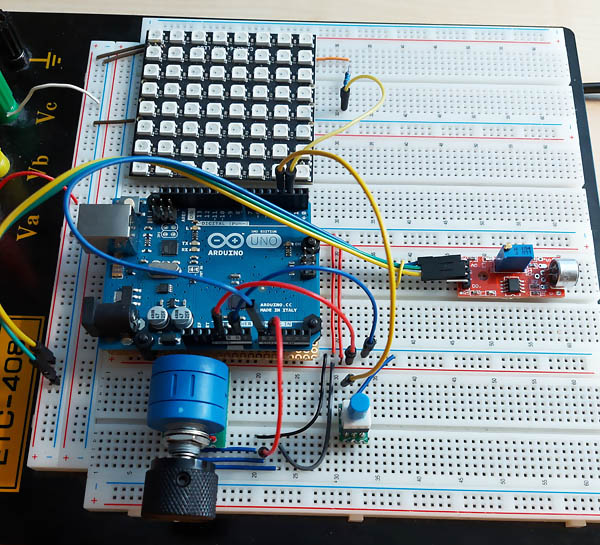

Testschaltung

Kurzvideo
