Niveauregelung mit 3-Sonden-Pegelschalter

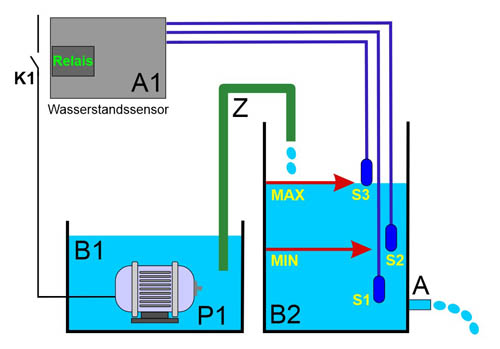

In dem Wasserbehälter B2 soll der Wasserstand permanent überwacht werden. Die Überwachung und automatische Nachregelung übernimmt der 3-Sonden-Pegelschalter A1. Der Schalter ist mit insgesamt drei Sonden, die es erlauben, den minimal und maximal zulässigen Wasserstand zu markieren, ausgestattet. Fällt der Wasserspiegel unter das minimal zulässige Niveau, wird neues Wasser aus dem Wasservorratsbehälter B1 mit der Pumpe P1 nachgepumpt. Das Wasser aus dem Vorratsbehälter B1 gelingt über das Wasserrohr Z in den Hauptbehälter B2. Die Pumpe P1 wird mithilfe des Relais K1, das in dem Pegelschalter A1 integriert ist, geschaltet.
Der automatisierte Ablauf ist nicht kompliziert. Wenn der Wasserstand in dem Behälter B2 unter das mit der Sonde S2 markierte Wasserniveau MIN fällt, wird die Pumpe P1 eingeschaltet und dem Behälter B2 neues Wasser zugeführt. Die Pumpe arbeitet kontinuierlich, bis der Wasserstand das mit der Sonde S3 markiertes Niveau MAX erreicht hat. Sobald der Wasserspiegel die Sonde S3 erreicht hat, wird die Pumpe P1 abgeschaltet. Der Vorgang wird dann wiederholt, wenn der Wasserspiegel unter die Markierung MIN fällt.

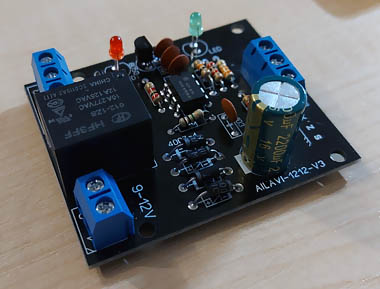

Pegelschalter AILAVI-1212-V3

Bei dem Wasserstandssensor handelt es sich um ein elektronisches Modul mit Bezeichnung AILAVI-1212-V3. Das Modul verfügt über drei Anschlüsse für drei Sonden, die in einer leitfähigen Flüssigkeit eingetaucht werden. Zwei der Sonden dienen zum Markieren von zwei Niveaus, MIN und MAX. Bei der dritten Sonde handelt es sich um eine gemeinsame Sonde, die unter dem MIN-Niveau positioniert werden soll. Es werden keine besonderen Sonden benötigt. Einfache abisolierte Drähte können problemlos eingesetzt werden. Drei weitere Anschlüsse beziehen sich auf den Wechsler-Kontakt des integrierten Relais. Mit dem Relais können kleine Pumpen oder Ventile geschaltet werden. Darüber hinaus verfügt die kleine Platine über zwei separate Anschlüsse für die Spannungsversorgung. Es kann sowohl Wechsel- als auch Gleichspannung als Versorgungsspannung verwendet werden.Zwei Leuchtdioden dienen als Kontrollleuchten, die signalisieren, dass das Modul mit Spannung versorgt wurde (Grüne LED) und das Relais geschaltet wurde (Rote LED). Das Modul kann selbstständig eine Flüssigkeitsstandregelung vollständig übernehmen.

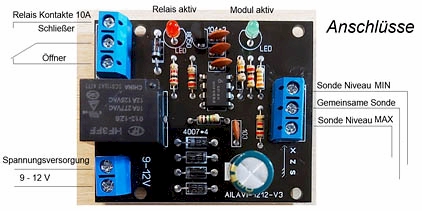

Anschlüsse

Technische Daten:

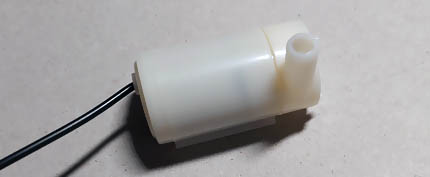

Tauchwasserpumpe

Mit dem potenzialfreien Kontakt des Pegelmoduls wird eine Wasserpumpe geschaltet. Mit der Pumpe wird beim Bedarf Wasser in den Hauptbehälter gefordert. Die kleine Pumpe arbeitet mit 5 VDC, daher war es notwendig, in die Schaltung noch einen 5V-Spannungsregler zu integrieren.

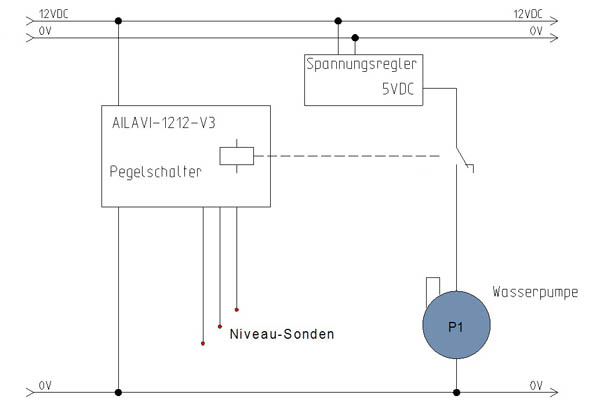

Schaltplan

Schaltplan

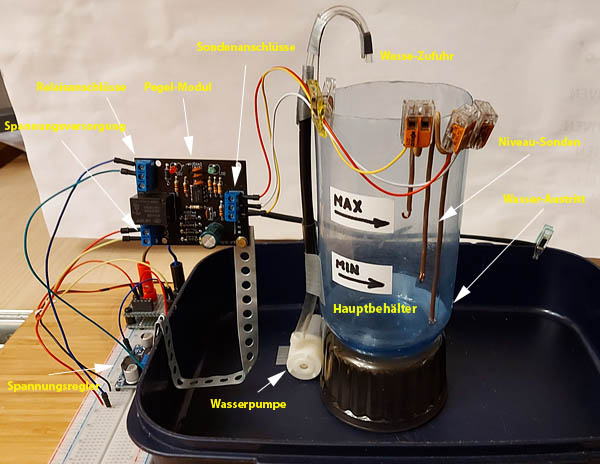

Testschaltung

Kurzvideo
