PWM made by ESP32

Mit PWM-Signalen (Pulsweitenmodulation), die ein digitales Äquivalent eines analogen Signals darstellen, haben wir bereits experimentiert. Kleine Einführung in das Thema findest du hier:

Um bei Arduino ein solches Signal zu generieren, kommt die Funktion analogWrite() zum Einsatz. Sie erwartet zwei Parameter: Nummer des PWM-Pins und den analogen Wert, der zwischen 0 und 255 liegt. Die Funktion kann dann ohne weitere Maßnahmen benutzt werden.
Bei dem ESP32 verhält sich die Situation ein wenig anders. Das ESP32-Modul verfügt über eine spezielle Einheit, den LED-PWM-Controller (LEDC), mit der die Intensität von Leuchtdioden gesteuert werden kann. Die Einheit kann auch für andere Aufgaben eingesetzt werde, wie z.B. Motorsteuerung oder Ähnliches. Bevor jedoch ein PWM-Signal an einem GPIO ausgegeben werden kann, müssen einige Vorkehrungen getroffen werden:

Ob das Alles wie versprochen funktioniert, testen wir an zwei Beispielen. In dem ersten Beispiel wird jede LED, die am Versuch teilnimmt, über einen separaten PWM-Kanal gesteuert. In dem zweiten werden mehrere LEDs über nur einen PWM-Kanal angesprochen.

Mehrere PWM-Kanäle

In dem Beispiel kommt eine RGB-LED zum Einsatz. Sie besteht intern aus drei unabhängigen farbigen LEDs. Für jede dieser LEDs wird ein PWM-Kanal aktiviert, über den die jeweilige Leuchtdiode gesteuert wird.

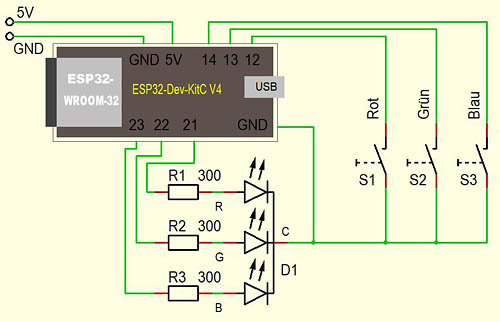

Schaltplan A (mehrere Ausgänge, mehrere PWM-Kanäle)

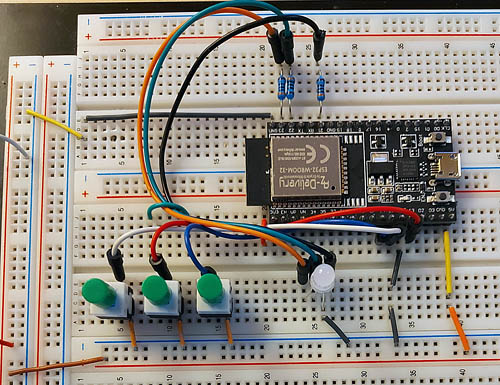

Testschaltung A


  int Taster_Rot = 12;                       // Taster Farbe Rot ein/aus
  int Taster_Gruen = 13;                     // Taster Farbe Grün ein/aus
  int Taster_Blau = 14;                      // Taster Farbe Blau ein/aus
  int Kanal = 3;

  // ***********************************************************************************
  void setup() {

      ledcSetup (0, 5000, 8);                 // Kanal 0, Frequenz 5kHz, Auflösung 8 Bit
      ledcSetup (1, 5000, 8);                 // Kanal 1, Frequenz 5kHz, Auflösung 8 Bit
      ledcSetup (2, 5000, 8);                 // Kanal 2, Frequenz 5kHz, Auflösung 8 Bit
      ledcAttachPin (21, 0);                  // GPIO 21, LED Rot
      ledcAttachPin (22, 1);                  // GPIO 22, LED Grün
      ledcAttachPin (23, 2);                  // GPIO 23, LED Blau
      pinMode (Taster_Rot, INPUT_PULLUP);
      pinMode (Taster_Gruen, INPUT_PULLUP);
      pinMode (Taster_Blau, INPUT_PULLUP);
  }

  // ***********************************************************************************
  void loop() {

      for (int i=0; i < 256; i++ ) {          // For-Schleife heller
          ledcWrite (Kanal, i);               // PWM Signal ausgeben
          delay (15);                         // Wartezeit
          PWM_Kanal ();                       // Kanalwahl aufrufen (Unterprogramm)
      }
      for (int i=255; i > -1; i-- ) {         // For-Schleife dunkler
          ledcWrite (Kanal, i);               // PWM Signal ausgeben
          delay (15);                         // Wartezeit
          PWM_Kanal ();                       // Kanalwahl aufrufen (Unterprogramm)
      }
      delay (1000);
  }
  // ***********************************************************************************

  void PWM_Kanal()  {                         // Kanal Bestimmung mit Taster
      if (digitalRead (12) == LOW) {          // Taster_Rot betätigt ?
          ledcWrite (Kanal, 0);               // Bisherige Farbe AUS
          Kanal = 0; }                        // Kanal 0, Rot
      if (digitalRead (13) == LOW) {          // Taster_Gruen betätigt ?
          ledcWrite (Kanal, 0);               // Bisherige Farbe AUS
          Kanal = 1; }                        // Kanal 1, Grün
      if (digitalRead (14) == LOW) {          // Taster_Blau betätigt ?
          ledcWrite (Kanal, 0);               // Bisherige Farbe AUS
          Kanal = 2; }                        // Kanal 2, Blau
  }
  // ***********************************************************************************


In dem Beispiel wird jeder Kanal mit einem Taster vorgewählt. So leuchtet die RGB-Leuchtdiode je nach der Auswahl, rot, grün oder blau. Mit zwei FOR-Schleifen wird das Tastverhältnis nacheinander rauf- und runtergefahren. Die LEDs leuchten dementsprechend mal heller, mal dunkler. Mit
ledcSetup (0, 5000, 8);
ledcSetup (1, 5000, 8);
ledcSetup (2, 5000, 8);
werden Kanäle 0,1 und 2 aktiviert. Jedem Kanal wird mit ledcAttachPin() ein Ausgang zugeordnet:
ledcAttachPin (21, 0);
ledcAttachPin (22, 1);
ledcAttachPin (23, 2);
Somit stehen drei GPIOs, die als PWM-Ausgänge definiert sind, zur Verfügung. An jedem Ausgang kann ein PWM-Signal generiert werden.

1 PWM-Kanal

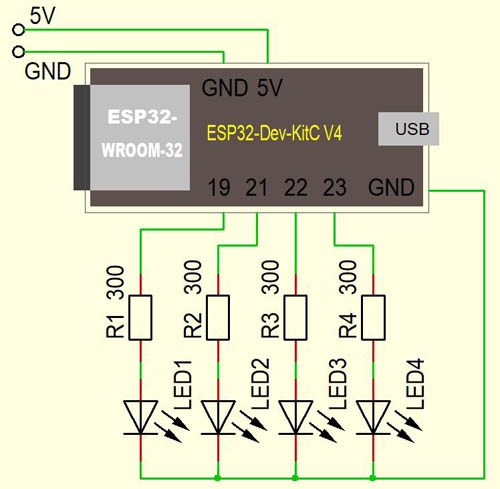

Schaltplan B (mehrere Ausgänge, Ein PWM-Kanal)

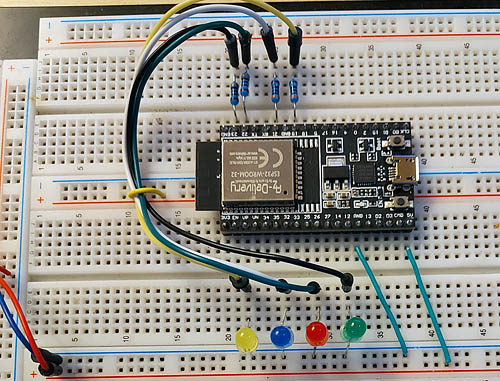

Testschaltung B

 *************************************************************************************

  int Kanal = 0;
  int Frequenz = 5000;
  int Aufloesung = 8;

  // ***********************************************************************************
  void setup() {

      ledcSetup (Kanal, Frequenz, Aufloesung);    // Kanal 0, Frequenz 5kHz, Auflösung 8 Bit
      ledcAttachPin (19, Kanal);                  // GPIO 21, LED 1
      ledcAttachPin (21, Kanal);                  // GPIO 21, LED 2
      ledcAttachPin (22, Kanal);                  // GPIO 22, LED 3
      ledcAttachPin (23, Kanal);                  // GPIO 23, LED 4
  }

  // ***********************************************************************************
  void loop() {

      for (int i=0; i < 256; i++ ) {       // Dimmen heller
          ledcWrite (Kanal, i);
          delay (15);
      }
      for (int i=255; i > -1; i-- ) {      // Dimmen dunkler
          ledcWrite (Kanal, i);
          delay (15);
      }
      delay (1000);
  }
  // ***********************************************************************************


Es ist möglich, mit nur einem Kanal gleichzeitig mehrere Ausgänge anzusteuern. Auf diesem Weg können mehrere Ausgänge synchronisiert werden. In dem Beispiel werden vier Leuchtdioden mit einem PWM-Kanal synchron gedimmt.
