KNX

Mein erstes KNX-Projekt: Flurbeleuchtung

Um die Vorgehensweise bei einem KNX-Projekt zu veranschaulichen, konzipieren wir eine KNX-Anlage, mit der wir eine Flurbeleuchtung ein- und ausschalten wollen. Die Aufgabe sollen zwei Taster und ein Schaltaktor übernehmen. Schauen wir uns gemeinsam an, Schritt für Schritt, was zu tun ist, um eine Lampe im Flur mit KNX zum Leuchten zu bringen.

Wir stellen zunächst die Geräte zusammen, die wir in unserer kleinen KNX-Anlage verwenden wollen. In dem Beispiel kommen zwei Taster der Firma Gira zum Einsatz (Tastsensor 1fach mit Beschriftungsfeld 881xx) sowie ein Schaltaktor von Siemens (Schaltaktor N 567/01). Zu den Tastern benötigen wir noch jeweils einen Busankoppler, auf dem der Taster bei der Montage draufgesteckt wird (Hier Gira Busankoppler 570 00).

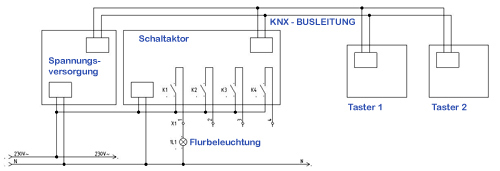

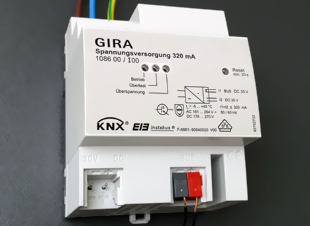

Hinzu kommt eine Spannungsversorgung der Firma ABB. Bei der Geräteauswahl brauchen wir uns auf einen bestimmten Hersteller nicht festzulegen. Alle Geräte sind miteinander kompatibel. Bei den Tastern besteht sogar die Möglichkeit, bei konventionellen Schaltern zu bleiben. Sie werden dann mit einer Tasterschnittstelle busfähig gemacht. Damit vergrößert sich das Angebot an Design, auf das man zugreifen kann, erheblich. Zu den Geräten, die unsere kleine Testanlage bilden, kommt zu späterem Zeitpunkt noch eine Schnittstelle hinzu, die uns ermöglicht, die Programme zu übertragen. Die Schnittstelle kann anschließend vom Bus abgeklemmt und bei einer anderen Anlage benutzt werden. Sie ist für die Funktionalität unserer Anlage ohne Bedeutung. Das Schema unserer kleinen KNX-Anlage für Flurbeleuchtung sieht dann so aus:

Flurbeleuchtung

KNX_Flurbeleuchtung


Projekt erstellen

Nachdem die Geräte, die verwendet werden, bestimmt wurden, können wir mit der Projektierung beginnen. Zunächst starten wir die Hauptsoftware ETS (hier ETS Version 5) und legen unseres Projekt "Mein Haus" an.

Nachdem das Projekt angelegt wurde, erreichen wir mit einem Doppelklick auf das Projekt den Arbeitseditor. In dem Fenster "Gebäude" legen wir die Struktur für unser Projekt an. Die könnte z.B. so aussehen:

Projektstruktur

Das Gebäude "Mein Haus" hat in unserem Beispiel zwei Etagen und einen Keller. Im jedem Ordner können wir entsprechend vorhandene Räumlichkeiten auflisten. Die Struktur kann beliebig gestaltet werden. Da wir uns mit der Flurbeleuchtung befassen wollen, ist für uns lediglich der Flur von Bedeutung. Darüber hinaus wird meistens ein Raum oder Verteiler benötigt, wo wir diverse KNX-Geräte unterbringen können (z.B. Spannungsversorgung oder Schaltaktor). In diesem Beispiel ist das der Raum "Technik".

Busankoppler_gira_0570_00

Busankoppler Gira

KNX Import

Im nächstem Schritt müssen wir die Geräte, die wir einsetzen wollen, den einzelnen Räumen zuordnen. Dazu gehen wir zu dem Fenster "Katalog", um uns die zur Verfügung stehenden Geräte anzuschauen. Da "Mein Haus" unseres erstes Projekt ist, ist zwangsläufig unser Katalog noch ganz leer.

(Links: Ein Katalog mit einigen Herstellern.)


Jetzt beginnen unsere Internet-Aufgaben. Die ETS-Software ist lediglich ein Träger-Programm. Wir müssen das Programm zuerst mit Daten füttern, damit es weiter geht. Zu jedem KNX-Gerät gibt es von dem jeweiligen Hersteller ein Applikationsprogramm. Dieses Applikationsprogramm bestimmt die Funktionen eines Gerätes. Es gilt jetzt, auf die Homepage der jeweiligen Hersteller zu gehen, um von dort aus die benötigten Applikationsprogramme zu downloaden. Anders als bei der Software ETS, werden die Applikationssoftwares kostenlos zur Verfügung gestellt. Nach dem Dowload werden diese Programme durch "Importieren" der Datenbank unserer ETS hinzugefügt. Erst wenn wir diesen Schritt erfolgreich absolviert haben, können wir mit unserer Projektierung fortfahren.
Nach erfolgreichem Import können wir uns jetzt die Applikationsprogramme anschauen, die uns zur Verfügung stehen.

Produktkatalog


Wir müssen jetzt aus der Liste nur diese Applikationsprogramme auswählen, die zu unseren Geräten passen. Die Programme sind passend beschriftet, so dass es keine Schwierigkeit bereiten sollte, die Programme, die für unsere Geräte vorgesehen sind, rauszusuchen.
Wir markieren ein solches Programm und ziehen es mittels Drag & Drop in das Feld des jeweiligen Raumes, wo wir es platzieren wollen. Unsere Räume mit Geräten sehen dann so aus:

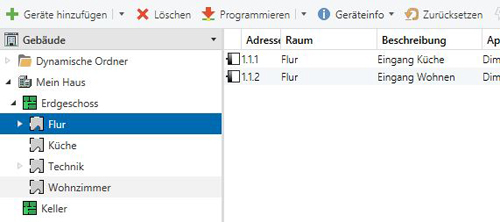

Geräte im Flur

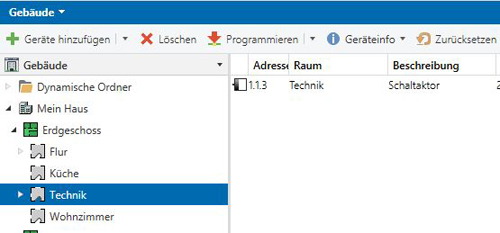

Geräte in Technik


Durch aussagekräftige Kommentare stellen wir späteres Auffinden der Geräte sicher. Bei der Aufnahme der Geräte in die jeweiligen Räume wird von ETS aus jedem Gerät eine Nummer zugewiesen. Diese Nummer heißt "Pphysikalische Adresse". Sie ist notwendig, um später die Geräte zu programmieren, testen usw. Eine Nummer darf nur einmal in einem Projekt vorkommen.
Mit dem nächsten Schritt werden wir die Geräte virtuell miteinander verkabeln. Dazu erstellen wir eine Funktionsliste, die alle Funktionen enthält, die in unserer KNX-Anlage auftreten. Diese Funktionen nennt man "Gruppenadressen". In unserem Beispiel haben wir nur eine Gruppenandresse, nur eine Funktion, nämlich "Flurbeleuchtung". Somit sieht unsere Funktionsliste wie folgt aus:

Gruppenadressen


Auch hier sieht man, dass eine Gruppenadresse mit einer Nummer versehen wurde. Diese Nummer wird von ETS automatisch generiert. So die Gruppenadressen als auch die Physikalischen Adressen können später bei Bedarf manuell geändert werden. Unsere 0/0/1 Flurbeleuchtung - Funktion stellt sozusagen ein virtuelles Kabel dar, mit dem wir jetzt unsere Geräte verbinden wollen.

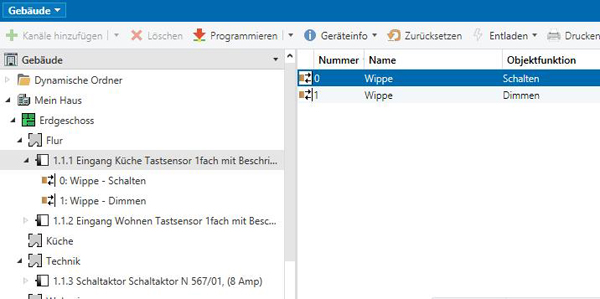

Bevor wir dies tun können, müssen wir uns die Anschlüsse der Geräte anschauen. Diese heißen Kommunikationsobjekte. Im Fall unseres Taster haben wir zwei Anschlüsse (Schalten und Dimmen):

Kommunikationsobjekte

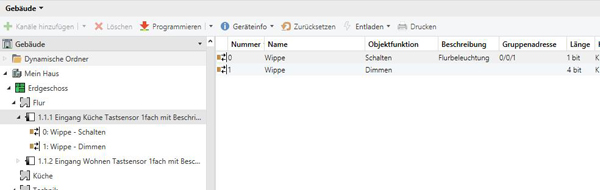

Da wir in unserem Flur das Licht nur ein- und ausschalten wollen, ist die Wahl des zuständigen Anschlusses schnell getroffen. Es handelt sich um das Objket mit der Nr. 0 (Wippe/Schalten). Ebenfalls mit Drag & Drop ziehen wir jetzt unsere Funktion auf das Objekt und verbinden sie somit mit dem ersten Schalter. Das Ergebnis sieht dann so aus:

Gruppenadresse verbinden

Den gleichen Vorgang wiederholen wir mit dem zweiten Ttaster.

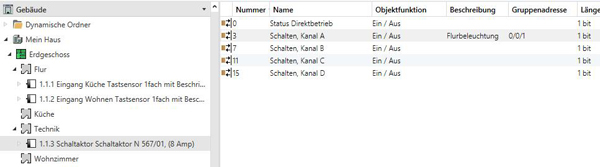

Anschließend führen wir unsere "Verkabelungs-" Prozedur auch mit unserem Schaltaktor durch. Er hat vier Kanäle. Für unsere Flurbeleuchtung wählen wir das Kanal A. Das Ergebnis:

Schaltaktor verbinden


Somit sind wir mit unserer Projektierung fertig.

Im nächstem Schritt werden wir in die Geräte mit "Inbetriebnahme/Programmieren" die von uns bearbeiteten Applikationsprogramme laden. Beim ersten Laden, da die Geräte noch keine physikalisch Adresse haben, muss auf jedem Gerät ein Programmierungsknopf gedrückt werden, damitt die gesendeten Programme wissen, wo sie hin müssen. Diese Prozedur ist einmalig. Nachdem jedes Gerät eine Physikalische Adresse erhalten hat, ist es eindeutig idenzifizierbar und die Programme können jetzt direkt geladen werden.
Damit ist unsere KNX-Flurbeleuchtung fertig. Ihre Funktionalität ist leicht zu erahnen:
Betätigt man an einen Taster die Wippe auf der Ein-Seite wird auf Bus ein Telegramm mit u.a. der Gruppenadresse 0/0/1 (Wert 1) abgeschickt. Alle Geräte, die an Bus angeschlossen sind "hören mit". Aber nur die Geräte, die wir mit unserer Projektierung dafür bestimmt haben, reagieren darauf. Und das tut der Schaltaktor 1.1.3 in dem Technik-Raum. Er empfängt das Telegramm und schaltet den Schließer-Kontakt (Kanal A) ein. Die Flurbeleuchtung geht an. Betätigen wir jetzt einen der beiden Taster auf der Aus-Seite, wird das gleiche Telegramm, diesmal mit dem Wert 0, abgeschickt und das Licht geht aus.
Dem Schaltaktor könnten wir natürlich nicht nur eine, sondern eine Vielzahl an weiteren Gruppenandressen zuordnen. Mit der Funktion "Panik", die von einem Taster im Schlafzimmer generiert würde, könnten wir das Licht im gesamten Haus einschalten lassen, unsere Flurbeleuchtung inklusive. Mit einem Taster am Hauptausgang könnten wir mit der Funktion "Alles Aus" das Licht im Haus komplett ausschalten. Eine Ein- oder Ausschaltung über Touchscreen wäre kein Problem, wie auch eine Bedienung übers Smartphone.

Mit unserem Beispiel erstellten wir eine äußerts einfache KNX-Anlage. Doch das Prinzip und die Vorgehensweise bleibt erhalten, auch dann, wenn wir riesige Gebäude mit KNX ausstatten wollen mit hunderten oder tausenden von KNX-Geräten.
