2,4 TFT-LCD-Touch-Display
(Arduino Shield)

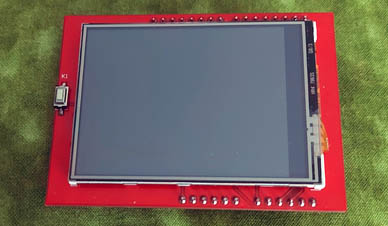

Frontansicht

Frontansicht

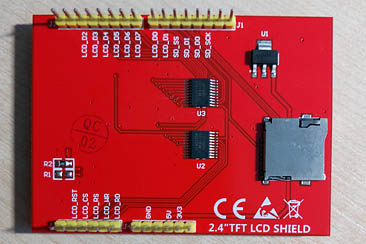

Rückseite

Rückseite

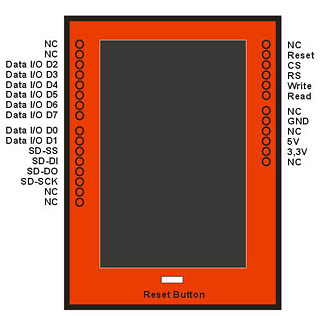

Das Display hat 28 Pins (2x6 / 2x8). Die Pinbelegung ist in der folgenden Abbildung dargestellt:

Pinbelegung

Pinbelegung

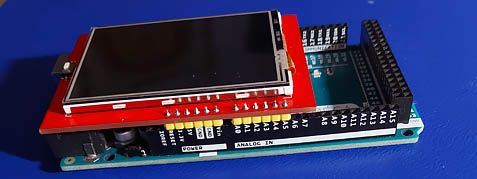

Shield gesteckt

LCD Shield gesteckt (Arduino Mega)

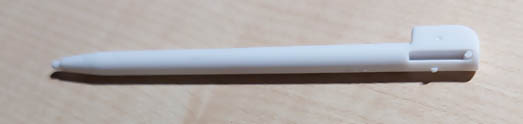

Touchstift

Touchstift

Eigenschaften

  • 2,4“ TFT LCD Touch Display mit der Auflösung 320 x 240.
  • Ein aufsteckbares Display-Modul (Shield) für Arduino Uno R3 und Arduino Mega 2560.
  • Das Modul enthält ein 4-Ader-Tochscreen.
  • Betriebsspannung: 3.3V – 5V.
  • Ausgestattet mit einem Fach für die µSD-Karte mit einem Kartenleser. Mit dem Display können (24-Bit-BMP-Farbformat) Bilder von der Größe 240x320 dargestellt werden.
  • Abmessungen: 71 x 52 x 7 mm
  • Treiber für LCD – ILI9341, Treiber für Touchscreen – XPT2046
  • Enthält eine Reset-Taste.
