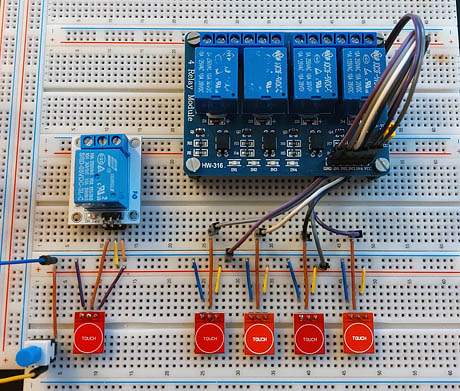

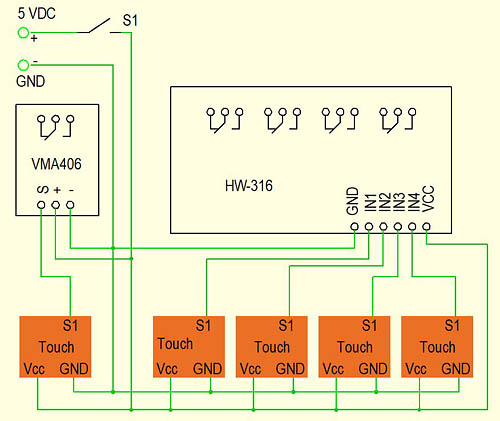

Einen Impulsschalter kann man schnell mithilfe fertiger elektronischer Module zusammenstellen. Hier zwei Beispiele mit
Berührungssensoren und zwei Relais-Modulen. Der Verdrahtungsaufwand fällt hier sehr gering aus. Der einzige Nachteil ist, dass man einige
notwendige Eingriffe nur mit einem Lötkolben realisieren kann. Die Schaltsignale in der Schaltung stammen von Touch-Modulen, die
parametriert werden können. Die Module basieren auf dem Chip TTP223 und stellen uns zwei Möglichkeiten, um ihre Funktionalität zu
beeinflussen, zur Verfügung. An zwei Lötstellen, A und B, können Verbindungsbrücken angelötet werden. In Auslieferungszustand sind diese
Verbindungen nicht vorhanden. Bei Anwendung des Sensors liefert er, solange er betätigt bleibt, ein
HIGH-Signal.

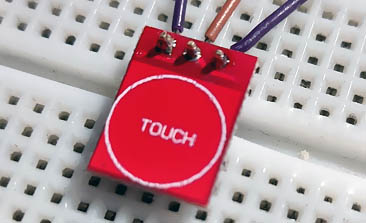

Touch-Sensor TTP223

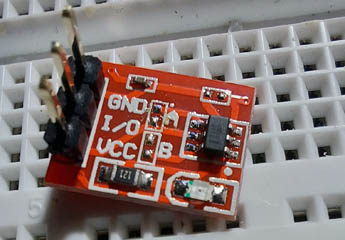

Touch-Sensor Rückseite
In dem ersten Beispiel wird an ein Touch-Modul ein fertiges Relais-Modul VMA406 angeschlossen. Der Aufbau des Relais-Moduls
ist recht einfach. Neben einem Relais befinden sich auf der kleinen Platine auch ein Transistor, ein Widerstand, eine Leuchtdiode und
eine schützende Freilaufdiode. Mit dem Transistor wird das Relais geschaltet, mit der Leuchtdiode der Status signalisiert. Der Widerstand
begrenzt den Basisstrom des Transistors, die Freilaufdiode schützt ihn. Solche Relais-Module werden im Handel von vielen Herstellern
angeboten. In unserer Schaltung können demnach problemlos auch andere Module verwendet werden.

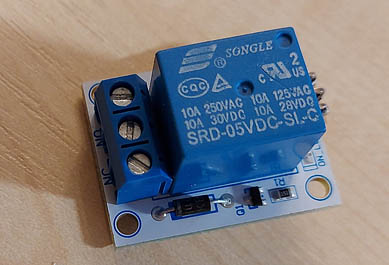

VMA406 Modul
Damit das Relais eingeschaltet wird, benötigt das Modul ein HIGH-Signal. Deswegen muss die Verbindungsstelle A an dem
Touch-Modul unverändert bleiben (keine Brücke anlöten). An dem Punkt B dagegen müssen wir eine Brücke einbauen. Dadurch wird sichergestellt,
dass das Signal auch nach dem Loslassen des Sensors seinen Zustand beibehält.

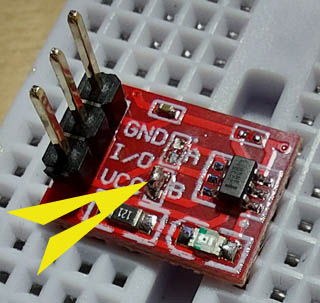

Sensor mit Brücke (B)
In dem zweiten Beispiel kommt ein Relais-Modul mit vier Relais zum Einsatz. Es ist unter der Bezeichnung HW-316 im Handel
erhältlich. Die Platine, obwohl das Schaltprinzip des Relais dem Schaltprinzip aus dem ersten Beispiel ähnelt, beinhaltet noch weitere
elektronische Bauteile. Hier hat man zusätzlich vier Optokoppler eingebaut. Damit erreichte man eine galvanische Trennung zwischen dem
externen und internen Steuerkreis. Das erlaubt eine Ansteuerung des Moduls mit einer anderen Spannung. Die Trennung zwei unabhängigen
Spannungen erfolgt mithilfe eines Jumpers. In unserem Beispiel nutzen wir diese Alternative nicht.

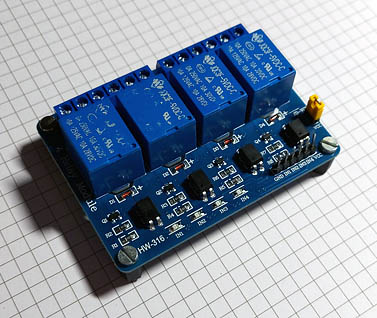

HW316 Relais-Modul

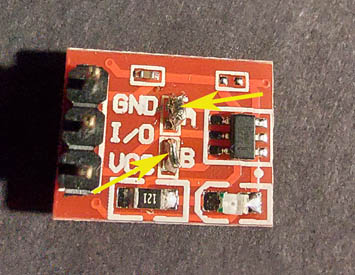

Etwas hat sich jedoch geändert. Um ein Relais auf dem Modul anzusteuern, benötigen wir, anders als im ersten Beispiel,
ein LOW-Signal. Hier müssen wir auf den Touchsensoren beide Brücken A und B anlöten.
