Zoetrope mit NE555-Stroboskop

Als Taktgeber oder Impulsgenerator eignet sich der NE555-Timer ebenfalls hervorragend als Grundbaustein eines Stroboskops. Bei der Anwendung arbeitet er als ein astabiler Multivibrator. Mit zwei Widerständen (für den Lade- und Entladevorgang) und einem Kondensator kann dann die passende Schaltfrequenz eingestellt werden. In unserer Stroboskop-Schaltung kommt in der Ladestrecke des Kondensators zusätzlich ein Potentiometer P1 zum Einsatz. So kann bei laufendem Betrieb die Schaltfrequenz manuell manipuliert werden. Für die für einen Stroboskop charakteristischen Lichtblitze ist der Entladewiderstand R2 zuständig.
Die Schaltung arbeitet mit einer Versorgungsspannung von 24 VDC. Der NE555-Timer und seine unmittelbare Umgebung arbeiten mit einer Spannung von 9 VDC. Diese wird mit einem Spannungsregler zur Verfügung gestellt. Am Ausgang des Timers ist ein Optokoppler angeschlossen. Er tritt in der Schaltung als galvanische Trennung auf, denn geschaltet wird ein LED-Streifen, der eine Versorgungsspannung von 24 VDC benötigt. Gleich hinter dem Optokoppler sorgt der Transistor T1 für ausreichend Leistung, die dem LED-Streifen zugeführt werden muss.

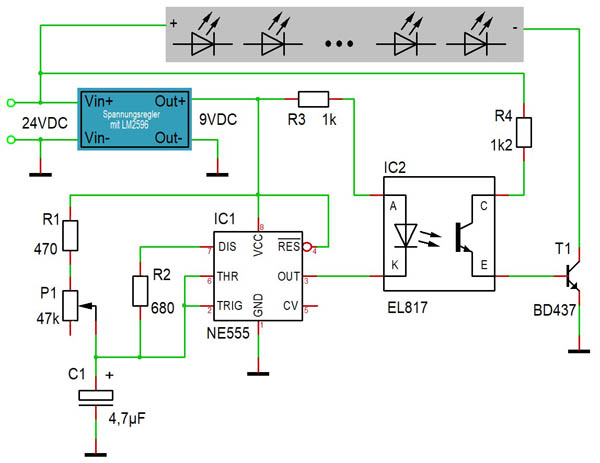

Schaltplan

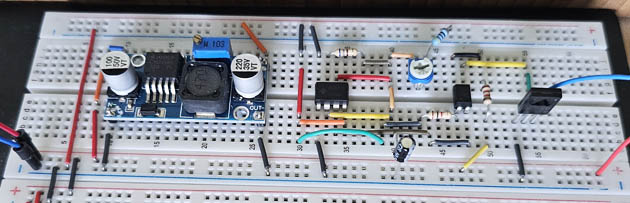

Testschaltung

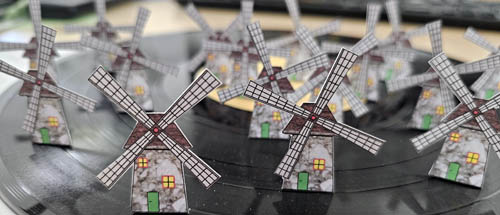

Zoetrope

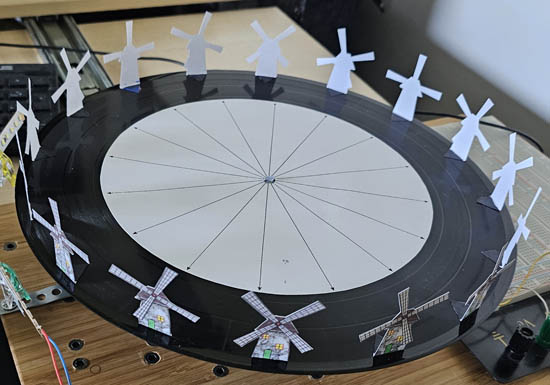

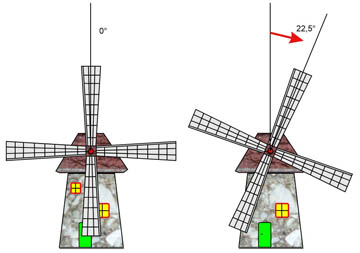

Unsere Stroboskop-Schaltung testen wir am Beispiel eines Zoetropes. Sollte alles wie geplant funktionieren, wird aus einer Reihe von starren Bildern eine Bewegung erzeugt. Am Rand einer alten Schallplatte werden 16 aus Papier herausgeschnittene Windmühlen angebracht. Die Abstände zwischen den einzelnen Windmühlen sind identisch. Von der Mitte der Platte betrachtend, beträgt der Abstand zwischen einzelnen Bildern 22,5 °. Alle Windmühlen sind identisch bis auf ihre Mühlenflügel. Sie sind von Bild zu Bild ebenfalls um 22,5° versetzt. Das Ziel ist es, bei sich drehender Schallplatte die einzelnen Windmühlenbilder mit dem Stroboskoplicht so zu beleuchten, dass der Eindruck entsteht, die Mühlenflügel drehen sich.

Kurzvideo

Kurzvideo
