Spannungskonverter mit 7660S

Bei einigen Anwendungen wird neben der positiven auch negative Spannung benötigt. Es gibt zahlreiche Methoden, um aus einer positiven Spannung eine negative zu generieren. Folgend kommt eine einfache Schaltung mit dem integrierten Schaltkreis ICL 7660S. Die Aufgabe ist schnell definiert: Aus einer positiven Versorgungsspannung soll eine zweite erzeugt werden: mit einem negativen Vorzeichen.

ICL 7660S

ICL 7660S

Der IC 7660S ist unter verschiedenen Namen zu finden. Der Baustein wird als Spannungswandler, Spannungskonverter, Spannungsverdoppler, Spannungsteiler oder Spannungsvervielfacher bezeichnet. Die vielen Namen sind ein Hinweis auf seine vielfältigen Einsatzmöglichkeiten. In der folgenden Schaltung tritt der IC 7660S als Spannungskonverter auf. Aus einer positiven Spannung wird eine negative Spannung mit dem gleichen Wert erzeugt.

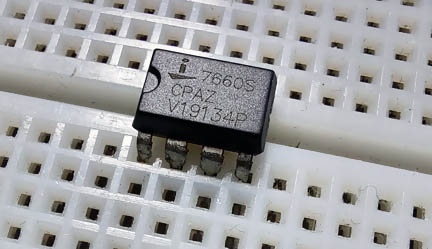

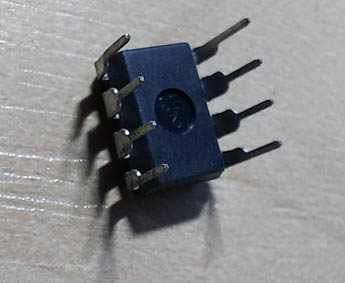

ICL 7660S hat acht Anschlüsse. Der Preis liegt bei einem Euro.

Mit dem 7660S können laut Datenblatt Spannungskonvertierungen im Bereich von 1,5 V bis 12 V durchgeführt werden. Eine einfache Schaltung, die eine solche Konvertierung erlaubt, benötigt außer dem Baustein selbst lediglich zwei Kondensatoren.
Der Baustein 7660S kann nicht mit großen Strömen belastet werden. Bei Bedarf können, um den Ausgangswiderstand zu reduzieren, zwei oder mehrere Spannungskonverter parallel geschaltet werden. Um Spannungen unter 3,5V zu konvertieren soll der Pin 6 (LV) mit Masse verbunden werden. Die verschiedenen Anwendungsmöglichkeiten des Bausteins sind, inklusive dieser Schaltung, im Datenblatt ausführlich beschrieben.

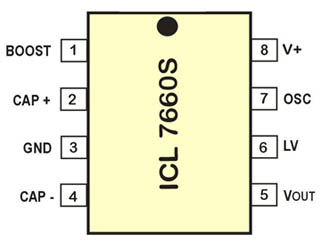

Pinbelegung

Der Schaltplan

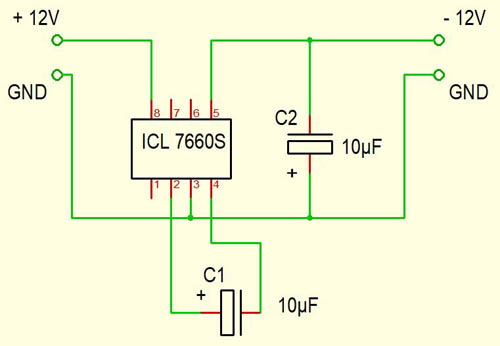

Schaltplan

Die Testschaltung

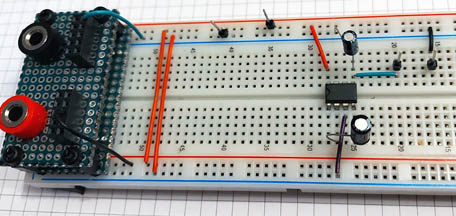

Testschaltung
