Schwellenwertschalter mit PIC

Mit der folgenden Schaltung soll es möglich sein, ein analoges Signal zu überwachen und bei Bedarf passend reagieren. Für ein externes analoges Signal wird ein Grenzwert (Schwellenwert) fest eingestellt. Beim Überschreiten bzw. Unterschreiten dieses Grenzwertes wird ein Schaltvorgang ausgelöst. In unserem Fall wird ein Relais, an das ein Endabnehmer wie z.B. ein Heizkörper oder ein Beleuchtungskreis angeschlossen werden kann, geschaltet. Damit im Bereich des Grenzwertes nicht zu ungewollten kurzfristigen Ein- und Aus-Schaltvorgängen kommt, soll es möglich sein, eine Schalthysterese einzustellen. Die Schaltung realisieren wir mit einem PIC-Mikrocontroller. Die Einstellung des Ein- und Aus-Grenzwertes erfolgt jeweils mit einem Potentiometer. Der Mikrocontroller muss also in der Lage sein, drei analoge Signale zu verarbeiten. Die Verarbeitung der analogen Signale mit einem PIC-Mikrocontroller stellt gleichzeitig den Schwerpunkt der Schaltung dar.

PIC 16F1503

PIC 16f1503

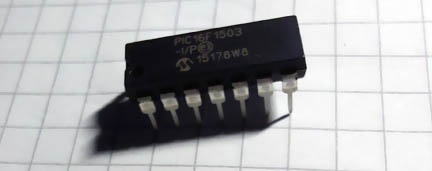

Der PIC-Mikrocontroller 16F1503 stellt 14 Anschluss-Pins zur Verfügung. Durch entsprechende Konfiguration wird bestimmt, welcher Pin welche Rolle in einer Schaltung übernimmt. Die Pins können z.B. als digitale Eingänge oder Ausgänge fungieren. In unserem Fall werden zwei Pins als digitale Eingänge, ein als digitaler Ausgang und drei als analoge Eingänge konfiguriert. Um das Geschehen etwas zu visualisieren, treten in der Schaltung noch zwei 7-Segmentanzeigen auf. Sie werden von zwei Schieberegister gesteuert. Um die Schieberegister zu bedienen, werden drei weitere Ausgänge des PIC-Mikrocontrollers benötigt.

PIC16F1503 Pinbelegung


7-Segmentanzeige

Siebensegmentanzeige

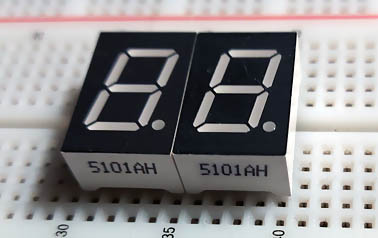

Der aktuelle Wert des externen analogen Signals wird auf einer 7-Segmentanzeige angezeigt. Die Genauigkeit der Anzeige beträgt 0,1V. Die Anzeige hilft auch bei Einstellung der Grenzwerte. Die Selektierung der Anzeige erfolgt mithilfe von zwei Tastern. Bei gedrücktem Taster S1 (sehe Plan) wird der EIN-Schwellenwert angezeigt und eingestellt. Der Taster S2 ist für den AUS-Schwellenwert zuständig. Eine 7-Segmentanzeige (hier mit Punkt als Segment Nr. 8) besteht im Grunde genommen aus sieben Leuchtdioden. Damit sie nicht beschädigt werden, wird jedem Segment ein Widerstand vorgeschaltet. Diese Rolle übernehmen die Widerstände R1 bis R14.

7-Segmentanzeige 5101AH


Schieberegister

Schieberegister DIP16

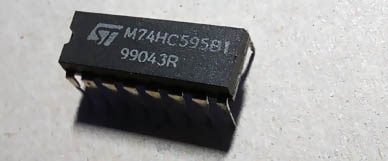

Es gibt zahlreiche Methoden, wie man eine 7-Segmentanzeige zum Leuchten bringen kann. Um die Ausgänge des Mikrocontrollers zu sparen, werden meist Treiber dazwischengeschaltet. In unserer Schaltung übernehmen die Rolle zwei Schieberegister. Der Vorteil: Statt 14 werden für beide Anzeigen lediglich drei Leitungen benötigt.

Schieberegister 74HC595


Relais

Relais

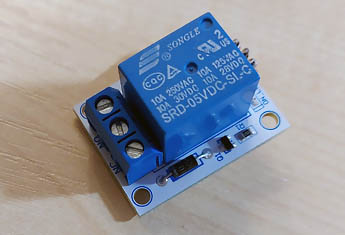

Um bei Bedarf mit der Schaltung auch größere Abnehmer schalten zu können, wird an einen PIC-Ausgang ein Relais angeschlossen. Dabei handelt es sich um ein vorgefertigtes Relais-Modul, sodass wir keine weiteren Komponenten an dieser Stelle benötigen. Andernfalls müsste man sich hier zusätzlich um z.B. einen Transistor, Freilaufdiode etc. kümmern. Das Modul ist mit dem Relais SRD-05VDC-SL-C ausgestattet. Bereits mit dem kleinen Relais können 10A-Abnehmer geschaltet werden.

Relais-Modul


Schaltplan

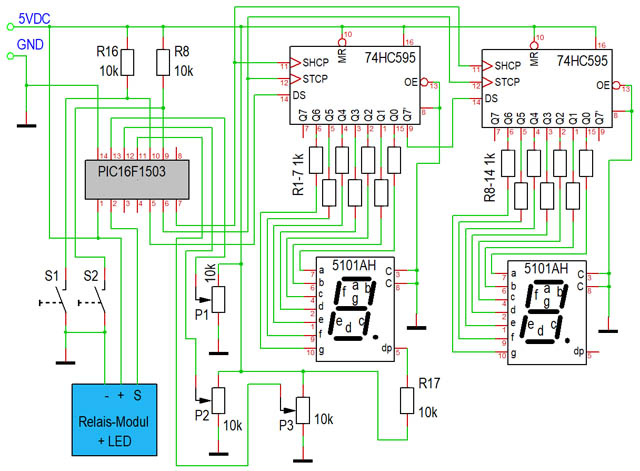

Schaltplan

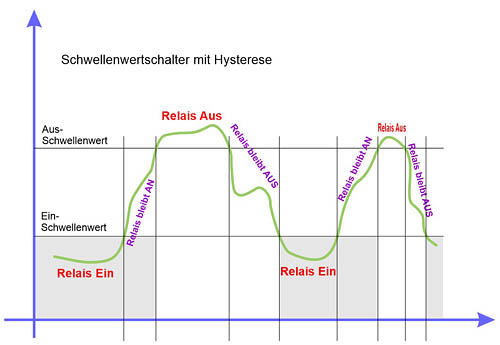

Wie ein Schwellenwertschalter mit Hysterese funktioniert zeigt die Abbildung unten:

Skizze



Fällt der Wert des externen analogen Signals unter den Ein-Schwellenwert, wird der Ausgang des Schalters gesetzt. In unserem Fall geht das Relais an. Das Relais bleibt solange an, bis der AUS-Schwellenwert überschritten wird. In dem neuen Zustand bleibt das Relais solange, bis der EIN-Schwellenwert wieder unterschritten wird. Ein Schwellenwertschalter kann z.B. als Heizungsregler eingesetzt werden. Fällt die Temperatur unter eingestellte untere Grenze, wird die Heizung eingeschaltet. Wird bestimmte Raumtemperatur überschritten, wird die Heizung wieder abgeschaltet.
Der untere Ein-Schwellenwert wird bei gedrücktem Taster S1 mit dem Potentiometer P2 eingestellt. Der obere Aus-Schwellenwert wird bei gedrücktem Taster S2 mit dem Potentiometer P3 eingestellt.
Mit dem Potentiometer P1 wird das externe analoge Signal simuliert.
Das untersuchte Signal pendelt im Bereich 0-5VDC. In der Praxis arbeitet man überwiegend mit einem Signal 0-10VDC. Man kann ein solches Signal problemlos mit z.B. einem Spannungsteiler auf den Bereich 0-5V skalieren.

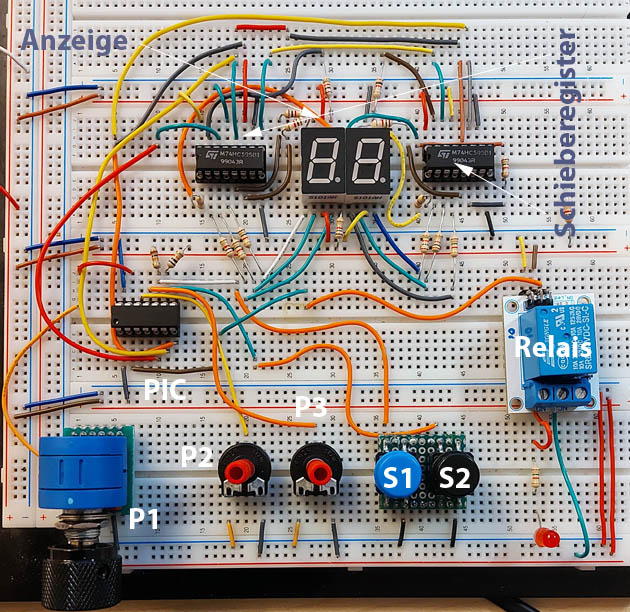

Testschaltung

Testschaltung



Programm

// ***************************************************************************
// Schwellenwertschalter mit PIC
// MPLAB X IDE v6.00
// XC8-Compiler 2.4
// ***************************************************************************


// CONFIG1
#pragma config FOSC = INTOSC
#pragma config WDTE = OFF
#pragma config PWRTE = OFF
#pragma config MCLRE = OFF
#pragma config CP = OFF
#pragma config BOREN = OFF
#pragma config CLKOUTEN = OFF

// CONFIG2
#pragma config WRT = OFF
#pragma config STVREN = OFF
#pragma config BORV = LO
#pragma config LPBOR = OFF
#pragma config LVP = OFF

#include <xc.h>
#include <stdbool.h>

#define _XTAL_FREQ 4000000
#define Externes_Analogsignal PORTAbits.RA0    // Analog Signal
#define Poti_Schwelle_EIN PORTAbits.RA1        // Poti 1 EIN
#define Poti_Schwelle_AUS PORTAbits.RA2        // Poti 2 AUS
#define Anzeige_Taster_EIN PORTCbits.RC0       // Taster 1  (Pin 10)
#define Anzeige_Taster_AUS PORTCbits.RC1       // Taster 2  (Pin 9))
#define Relais PORTAbits.RA5                   // Relais Ausgang (Pin 2)
#define SH_CP_Pin PORTCbits.RC3       // Schieberegister SH_CP  (Pin 7)
#define ST_CP_Pin PORTCbits.RC4       // Schieberegister ST_CP  (Pin 6)
#define DS_Pin PORTCbits.RC5          // Schieberegister DS_Pin (Pin 5)


union {                               // Struct-Konstrukt für Bit-Zugriff
  unsigned char Ziffer;
  struct {
    unsigned b0:1;
    unsigned b1:1;
    unsigned b2:1;
    unsigned b3:1;
    unsigned b4:1;
    unsigned b5:1;
    unsigned b6:1;
    unsigned b7:1;
  };
} byte_u;

int Wert_Analog;                      // Aktueller Wert am Analogeingang
int Externes_Signal;
int Wert_Poti_Schwelle_EIN;           // Schwellenwert für Relais Ein
int Wert_Poti_Schwelle_AUS;           // Schwellenwert für Relais Au
unsigned int Anzeige_Ziffer [2];      // Einzelne Ziffer für 7-Segmentanzeige

void Ziffer_Anzeige () {              // Bits Übertragung zum Schieberegister
    SH_CP_Pin = false;                // Startvorbereitung
    DS_Pin = byte_u.b0;               // Bitwert
    SH_CP_Pin = true;                 // Übernehmen

    SH_CP_Pin = false;
    DS_Pin = byte_u.b1;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b2;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b3;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b4;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b5;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b6;
    SH_CP_Pin = true;

    SH_CP_Pin = false;
    DS_Pin = byte_u.b7;
    SH_CP_Pin = true;
}

void main(void) {
    TRISA = 0b00000111;                  // I/O PORT A, 1-Eingang, 0-Ausgang
    TRISC = 0b00000011;                  // I/O PORT C, 1-Eingang, 0-Ausgang
    ADCON0bits.ADON = 1;
    ADCON1 = 0b10000000;                 // Ergebnis rechtsbündig
    ANSELA = 0b00000111;                 // RA0, RA1, RA2 als analoge Eingänge
    ANSELC = 0b00000000;

    while (true) {                       // Endlosschleife
                                         // Externes Signal lesen
        if (Anzeige_Taster_EIN == true & Anzeige_Taster_AUS == true) {
            Externes_Signal = Wert_Analog;
            ADCON0bits.CHS0 = 0;
            ADCON0bits.CHS1 = 0;
            ADCON0bits.CHS2 = 0;
            ADCON0bits.CHS3 = 0;
            ADCON0bits.CHS4 = 0;
        }
                                                    // Poti 1 Wert lesen
        if (Anzeige_Taster_EIN == false) {
            Wert_Poti_Schwelle_EIN = Wert_Analog;
            ADCON0bits.CHS0 = 1;
            ADCON0bits.CHS1 = 0;
            ADCON0bits.CHS2 = 0;
            ADCON0bits.CHS3 = 0;
            ADCON0bits.CHS4 = 0;
        }
                                                    // Poti 2 Wert lesen
        if (Anzeige_Taster_AUS == false) {
            Wert_Poti_Schwelle_AUS = Wert_Analog;
            ADCON0bits.CHS0 = 0;
            ADCON0bits.CHS1 = 1;
            ADCON0bits.CHS2 = 0;
            ADCON0bits.CHS3 = 0;
            ADCON0bits.CHS4 = 0;
        }

        __delay_ms(10);
        ADCON0bits.GO = 1;                          // GO Bit setzen
        while (ADCON0bits.GO) {                     // Schleife Analogwert lesen
            Wert_Analog = (ADRESH << 8) + ADRESL;   // Variable Wert_Analog beschreiben
        }

        Wert_Analog = Wert_Analog / 20;             // Wert anpassen 5V ~ 50
        Anzeige_Ziffer [1] = Wert_Analog / 10;      // Ziffern für 7-Segmentanzeige
        Anzeige_Ziffer [0] = Wert_Analog - (Anzeige_Ziffer [1] * 10);

        ST_CP_Pin = false;                          // Schieberegister ST_CP
        for (int i=0; i<2; i++)    {                // For-Schleife für beide Ziffern
                                                    // der Anzeige
            int a = Anzeige_Ziffer [i];
            switch (a) {
                case 0: byte_u.Ziffer = 0b11111100; // Bitbelegung 7-Segmentanzeige
                        Ziffer_Anzeige ();          // Unterprogramm aufrufen
                        break;
                case 1: byte_u.Ziffer = 0b01100000;
                        Ziffer_Anzeige ();
                        break;
                case 2: byte_u.Ziffer = 0b11011010;
                        Ziffer_Anzeige ();
                        break;
                case 3: byte_u.Ziffer = 0b11110010;
                        Ziffer_Anzeige ();
                       break;
                case 4: byte_u.Ziffer = 0b01100110;
                        Ziffer_Anzeige ();
                        break;
                case 5: byte_u.Ziffer = 0b10110110;
                        Ziffer_Anzeige ();
                        break;
                case 6: byte_u.Ziffer = 0b10111110;
                        Ziffer_Anzeige ();
                        break;
                case 7: byte_u.Ziffer = 0b11100000;
                        Ziffer_Anzeige ();
                        break;
                case 8: byte_u.Ziffer = 0b11111110;
                        Ziffer_Anzeige ();
                        break;
                case 9: byte_u.Ziffer = 0b11110110;
                        Ziffer_Anzeige ();
                        break;
            }
        }
        ST_CP_Pin = true;                           // Anzeige aktualisieren
        __delay_ms(10);                             // Wartezeit
        if (Externes_Signal <= Wert_Poti_Schwelle_EIN) {
            Relais = true;
        }
        if (Externes_Signal >= Wert_Poti_Schwelle_AUS) {
            Relais = false;
        }
    }
}
