Bitfeld Setzen / Rücksetzen

Bitfeld Setzen

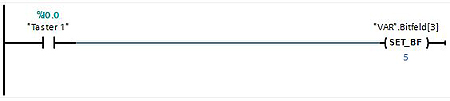

Bitfeld Setzen

Mit der Anweisung SET_BF werden mehrere Bits (ein Bitfeld) ab einer bestimmten Adresse gesetzt. In diesem Fall, sobald der "Taster 1" Signalzustand "1" führt, werden 5 Bits der Variable VAR.Bitfeld ab Adresse 3 gesetzt.

Bitfeld Rücksetzen

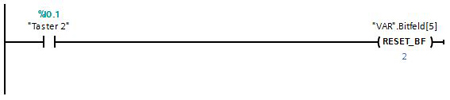

Bitfeld Rücksetzen

Mit der Anweisung RESET_BF werden mehrere Bits ab einer bestimmten Adresse rückgesetzt. In diesem Fall, sobald der "Taster 2" Signalzustand "1" führt, werden 2 Bits der Variable VAR.Bitfeld ab Adresse 5 rückgesetzt.

Beispiel:

(Verschaltung wie oben)

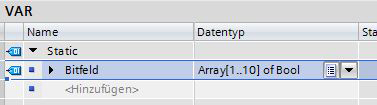

Die Variable Bitfeld im Datenbaistein VAR wird als Array [1..10] of Bool definiert:

Bitfeld Deklaration

Im Ausgangszustand haben alle Elemente den Wert "0" (FALSE):

Bitfeld FALSE

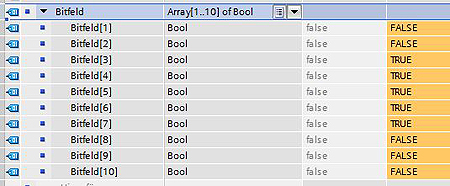

Nachdem der "Taster 1" betätigt wird, werden 5 Bits ab Adresse 3 auf den Signalzustand "1" (TRUE) gesetzt:

Bitfeld gesetzt

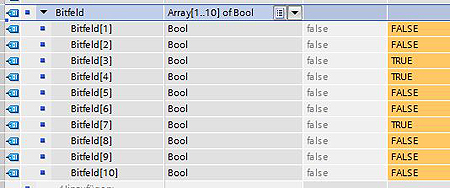

Sobald der "Taster 2" betätigt wird, wechseln 2 Bits ab Adresse 5 ihren Signalzustand von "1" auf "0" (FALSE).

Bitfeld gesetzt/rückgesetzt
