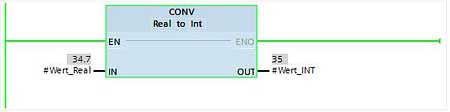

Umwandler CONV
Mit der Funktion CONV (Umwandeln) wird ein Datenelement von einem Datentyp in
einen anderen Datentyp konvertiert.
![CONV](img/conv.jpg)

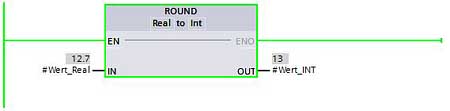

ROUND
Die Funktion ROUND (Zahl runden) konvertiert eine Realzahl in eine Ganzzahl. Liegt
ein Wert genau zwischen zwei Ganzzahlen, wird das Ergebnis auf die gerade Ganzzahl gerundet:
ROUND (12.5) = 12
ROUND (11.5) = 12
![ROUND](img/round.jpg)

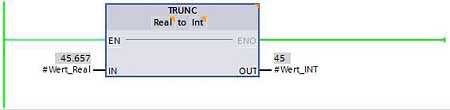

TRUNC
Die Funktion TRUNC (Ganzzahl erzeugen) wandelt eine Realzahl in eine Ganzzahl um.
Die Nachkommastellen der Realzahl werden abgeschnitten.
![TRUNC](img/trunc.jpg)

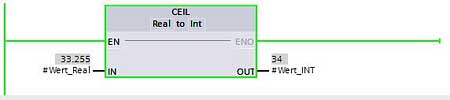

CEIL
Die Funktion CEIL (nächsthöhere Ganzzahl erzeugen) wandelt eine Realzahl in eine
Ganzzahl, die größer oder gleich der Realzahl ist, um.
![CEIL](img/ceil.jpg)

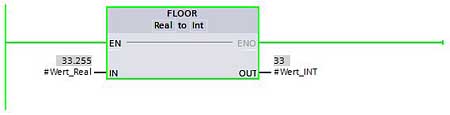

FLOOR
Die Funktion FLOOR (nächstniedere Ganzzahl erzeugen) wandelt eine Realzahl in eine
Ganzzahl, die kleiner oder gleich der Realzahl ist, um.
![FLOOR](img/floor.jpg)

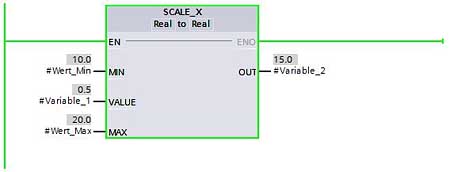

SCALE_X
Die Funktion SCALE_X (Skalieren) skaliert den Wert am Eingang VALUE ("Variable_1") in
den mit den Variablen MIN ("Wert_Min") und MAX ("Wert_Max") vorgegebenen Wertebereich. Der
Wert am Eingang VALUE muss innerhalb der Grenzen von 0 bis 1 (einschließlich) liegen. Das Ergebnis
wird am Ausgang OUT ("Variable_2") ausgegeben.
![SCALE_X](img/scale_x.jpg)

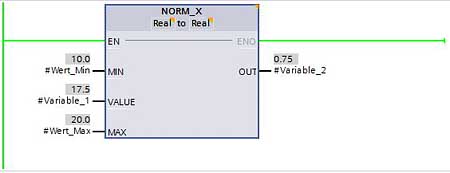

NORM_X
Die Funktion NORM_X (Normalisieren) normalisiert den Wert am Eingang VALUE
("Variable_1") innerhalb des von den Variablen MIN ("Wert_Min") und MAX ("Wert_Max") vorgegebenen
Wertebereichs. Das Ergebnis, das im Bereich 0,0 <= OUT <= 1 liegt, wird
am Ausgang OUT ("Variable_2") ausgegeben.
![NORM_X](img/norm_x.jpg)
Beispiel:
Durchmessererfasssung
