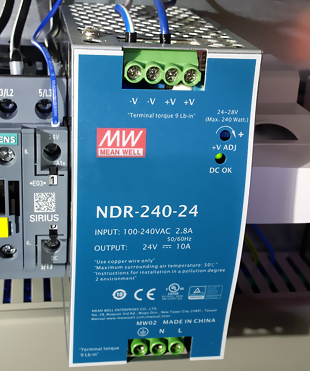

Netzteil Mean Well


Google-Suche auf MEINE-SCHALTUNG.de :





Dauerkalender


Zählfunktionen

Mit Zählfunktionen können Zählaufgaben realisiert werden. Die Zählfunktionen können vorwärts und rückwärts zählen. Der Zählbereich hängt von dem gewählten Datentyp des Zählwertes ab.

Vorwärtszähler CTU

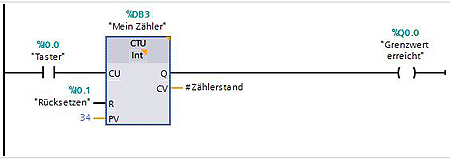

Vorwärtszähler CTU


Mit dem Vorwärtszähler CTU kann man vorwärts zählen. Bei jeder Änderung des Signalzustandes am Zähleingang CU von "0" auf "1" (positive Flanke) erhöht der Zähler seinen Wert um 1. Der aktuelle Zählerstand wird an dem Ausgang CV angezeigt. Der Grenzwert wird an dem Eingang PV festgelegt. Erreicht der Zähler den Grenzwert wird der Ausgang Q gesetzt. Führt der Rücksetzeingang R Signalzustand "1", wird der Zähler zurückgesetzt.

Rückwärtszähler CTD

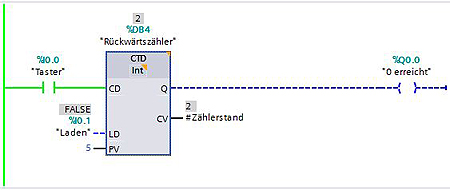

Rückwärtszähler CTD


Mit dem Rückwärtszähler CTD kann man rückwärts zählen. Bei jeder Änderung des Signalzustandes am Zähleingang CD von "0" auf "1" (positive Flanke) verringert der Zähler seinen Wert um 1. Der aktuelle Zählerstand wird an dem Ausgang CV angezeigt. Der Startwert wird an dem Eingang PV festgelegt. Erreicht der Zähler den Wert 0 wird der Ausgang Q gesetzt. Führt der LD-Eingang Signalzustand "1", wird der Zählerwert CV auf den vorgegebenen Startwert PV gesetzt.

Vorwärts- Rückwärtszähler CTUD

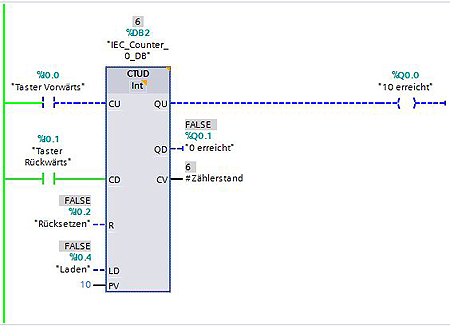

Vorwärts-Rückwärtszähler CTUD


Mit dem CTUD-Zähler kann man gleichzeitig vorwärts und rückwärts zählen. Bei jeder Änderung des Signalzustandes am Zähleingang CU (vorwärts) von "0" auf "1" (positive Flanke) erhöht der Zähler seinen Wert um 1. Bei jeder Änderung des Signalzustandes am Zähleingang CD (rückwärts) von "0" auf "1" (positive Flanke) verringert der Zähler seinen Wert um 1. Der obere Grenzwert wird an dem Eingang PV festgelegt. Erreicht der Zähler diesen Grenzwert wird der Ausgang QU gesetzt. Führt der Rücksetzeingang R Signalzustand "1", wird der Zähler auf 0 zurückgesetzt. Erreicht der Zähler den Wert 0 wird der Ausgang QD gesetzt. Führt der LD-Eingang Signalzustand "1", wird der aktuelle Zählerwert CV auf den vorgegebenen Startwert PV gesetzt. Der aktuelle Zählerstand wird an dem Ausgang CV angezeigt.

Beispiele:

Schrottschere
Parkhaus
