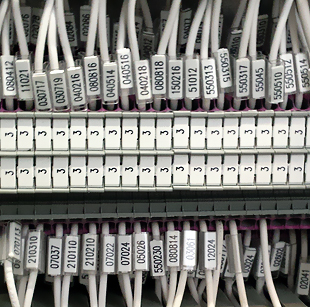

Reihenklemmen mit Beschriftung


Google-Suche auf MEINE-SCHALTUNG.de :





Dauerkalender


Vergleichsfunktionen

Die klassischen Vergleichsfunktionen vergleichen zwei Werte desselben Datentyps. Wenn der Vergleich erfüllt ist, liefert die Funktion den Wert "1".

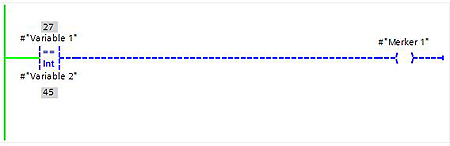

Gleich

Gleich

Prüft zwei Variablen auf Gleichheit. Die Funktion liefert als Ergebnis den Wert "1", wenn die "Variable 1" gleich der "Variable 2" ist.

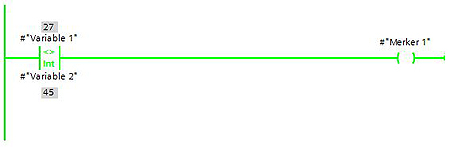

Ungleich

Ungleich

Prüft zwei Variablen auf Ungleichheit. Die Funktion liefert als Ergebnis den Wert "1", wenn die "Variable 1" ungleich der "Variable 2" ist.

Größer-Gleich

Größer-Gleich

Die Funktion "Größer gleich" liefert als Ergebnis den Wert "1", wenn die "Variable 1" größer oder gleich der "Variable 2" ist.

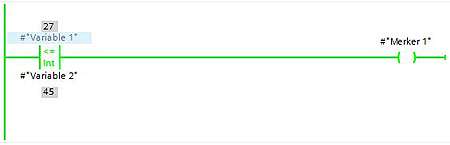

Kleiner-Gleich

Kleiner-Gleich

Die Funktion "Kleiner gleich" liefert als Ergebnis den Wert "1", wenn die "Variable 1" kleiner oder gleich der "Variable 2" ist.

Größer

Größer

Die Funktion "Größer" liefert als Ergebnis den Wert "1", wenn die "Variable 1" größer als die "Variable 2" ist.

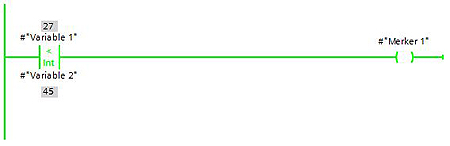

Kleiner

Kleiner

Die Funktion "Kleiner" liefert als Ergebnis den Wert "1", wenn die "Variable 1" kleiner als die "Variable 2" ist.

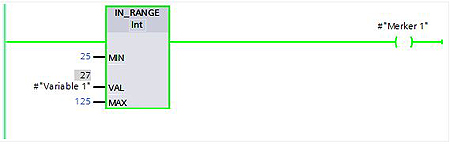

In Range

In Range

Die Funktion "In Range" liefert als Ergebnis den Wert "1", wenn die "Variable 1" innerhalb eines angegebenen Wertebereichs liegt. Der Wertebereich wird durch die Grenzwerte MIN und MAX markiert. Die "Variable 1" liegt innerhalb des angegebenen Bereichs wenn MIN <= "Variable 1" <= MAX.

Out Range

Out Range

Die Funktion "Out Range" liefert als Ergebnis den Wert "1", wenn die "Variable 2" außerhalb eines angegebenen Wertebereichs liegt. Der Wertebereich wird durch die Grenzwerte MIN und MAX markiert. Die "Variable 2" liegt außerhalb des angegebenen Bereichs, wenn MIN > "Variable 2" oder "Variable 2" > MAX.

OK

OK

Die Funktion "OK" liefert als Ergebnis den Wert "1", wenn der Eingabewert "Variable" eine gültige Gleitpunktzahl ist.

NOT OK

NOT OK

Die Funktion "NOT OK" liefert als Ergebnis den Wert "1", wenn der Eingabewert "Variable" eine ungültige Gleitpunktzahl ist.

Beispiel:

Temperaturalarm
