Heizkammer

Aufgabe:

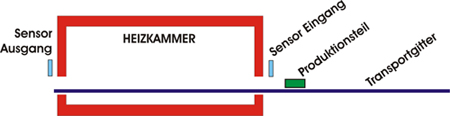

Vor dem nächsten Bearbeitungsschritt soll ein Produktionsteil in einer Heizkammer erhitzt werden. Das Produktionsteil wird manuell auf einem beweglichen Transportgitter angebracht, das mit einem Fußtaster in Bewegung gesetzt wird. Sobald das Produktionsstück den Initiator "Sensor Eingang" passiert, soll die Heizung in der Heizkammer eingeschaltet werden. Nachdem der Initiator "Sensor Ausgang" anspricht, soll die Heizung in der Heizkammer wieder abgeschaltet werden. Zusätzlich soll der Prozess der Erhitzung unterbrochen werden, wenn der Fußtaster losgelassen wird oder eine Störung auftritt.

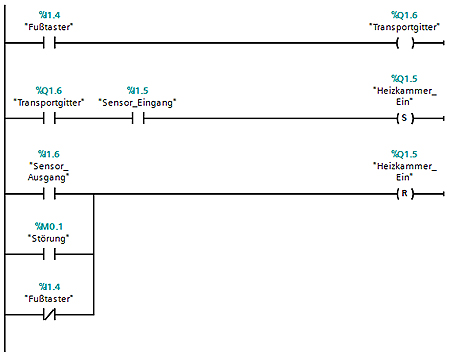

Lösung (KOP):

Bei der Lösung werden die Speicherfunktionen Spule-Setzen und Spule-Rücksetzen verwendet. Der Initiator "Sensor_Eingang" sendet, während er das Produktionsstück erkennt, nur ein kurz andauerndes Signal "1". Kurz danach verlässt das Produktionsstück seinen Erfassungsbereich und sein Signalzustand wechselt wieder auf "0". Ohne Speicherfunktion würde die Heizung in der Heizkammer nur kurz ein- und gleich danach wieder abgeschaltet werden. Mit der Speicherfunktion wird die Heizung dauerhaft eingeschaltet und erst dann abgeschaltet, wenn der zweite Initiator "Sensor Ausgang" das Produktionsstück erkennt und seinen Signalzustand von "0" auf "1" ändert.

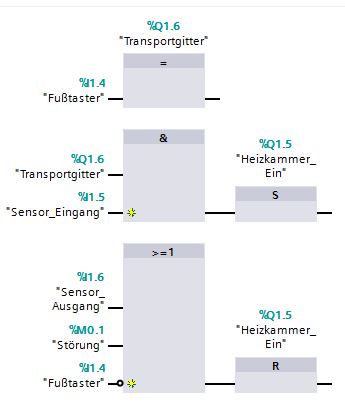

Darstellung in FUP:

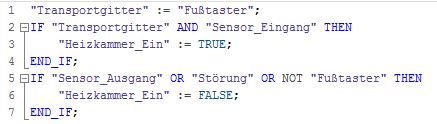

Lösung in SCL:
