Taktgenerator

Aufgabe:

Es soll ein Taktgenerator für eine rote Meldeleuchte programmiert werden. Sobald eine Störung auftritt soll die Meldeleuchte für 200 ms angehen und für 800 ms aus bleiben.

Lösung:

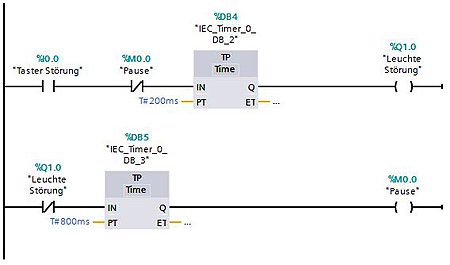

"Taster Störung" imitiert hier ein Störungssignal. Sobald das Störungssignal den Signalzustand "1" führt, wird das erste Zeitglied aktiviert und die Zeit wird gestartet. Der Ausgang "Leuchte Störung" wird gesetzt, die Leuchte geht an. In der Zeit wird das zweite Zeitglied blockiert. Nach abgelaufener Zeit wird das zweite Zeitglied gestartet, während das erste blockiert wird. Die Leuchte geht aus. Nach abgelaufener Zeit wiederholt sich der Vorgang.

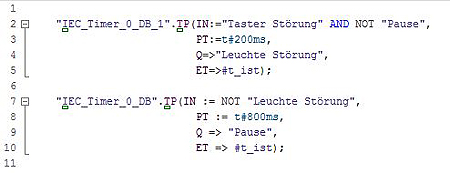

Darstellung in SCL:
